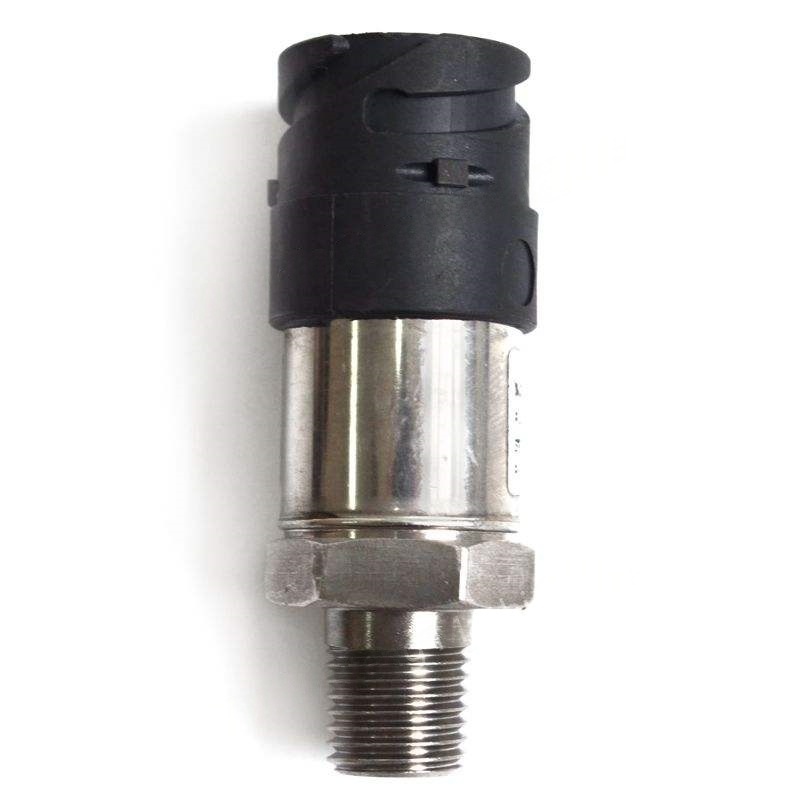

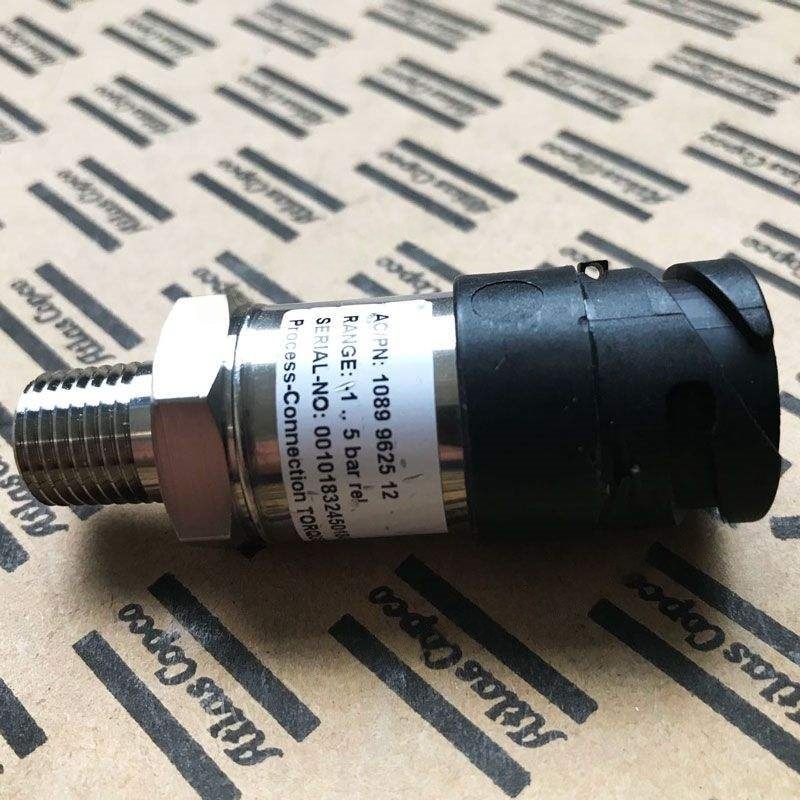

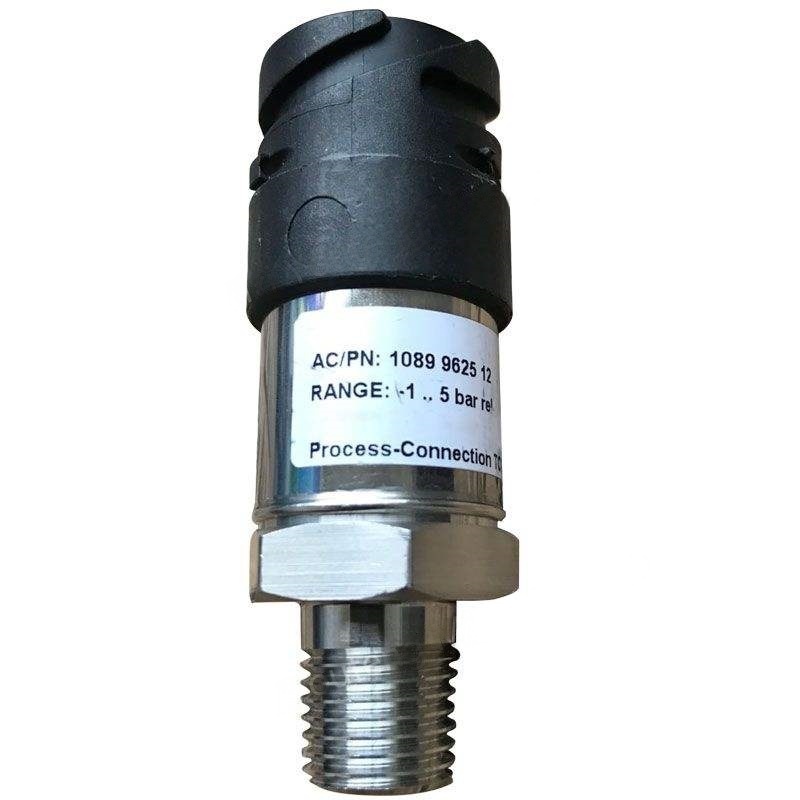

1089962512 Atlas Copco Sensor Prentsa Piezak

I. Lan printzipioa

Presio sentsorearen funtzionamendua efektu fisikoen bihurtzean oinarritzen da. Hiru mota komun mota daude:

Efektu piezazoresiboa: material erdieroaleen erresistentzia-balioa (silizioa adibidez) aldatzen da presioaren menpe daudenean. Erresistentziaren aldaketa tentsio seinale bihurtzen da gari-zubi baten bidez.

Efektu piezoelektrikoa: zenbait kristal (kuartzoz adibidez) indarrean jartzen direnean kargak sortzen dira. Karga-kantitatea presioaren balioa zeharka lortzeko neurtzen da.

Eragina kapazitiboa: Presio aldaketek kondentsadoreen plakaren arteko tartea aldatzea eragiten dute, eta, horrela, gaitasun-balioaren aldaketa eragiten dute, eta, ondoren, seinale elektriko bihurtzen da.

III. Core aplikazioen agertokiak

Presioaren kontrola: Mantendu biltegiratze deposituaren presioa multzo multzoaren barruan (adibidez, 0,6 - 0,8 mpa), presioa goiko mugara iristen denean eta beheko mugaren azpitik jaisten denean berrabiarazi.

Segurtasunaren babesa: ihesaren presioa kontrolatu. Presioak muga gainditzen duenean, segurtasun-balbula edo larrialdietarako itzaltzea aktibatu leherketa arriskuak ekiditeko.

Energiaren eraginkortasunaren optimizazioa: sarrerako eta irteeraren arteko presio-diferentzia kontrolatuz, kalkulatu konpresio erlazioa eta doitu motorraren energia energia kontserbatzeko.

Akatsaren diagnostikoa: presioaren gorabehera anormalak (bat-bateko presio jaitsiera esaterako) ihesak edo balbula porrota adierazi daitezke.

IV. Aukeraketa funtsezko parametroak

Neurketa-barrutia: aukeratu aire konpresorearen lan-presioaren arabera. Orokorrean, 1,5 - 2 aldiz da lan-presioa (adibidez, lan-presioa 0,8 MPA bada, hautatu 0 - 1,6 mpa bitarteko tartea).

Zehaztasun kalifikazioa: Industri Kalitateak normalean% 0,5 FS erabiltzen du, laborategiko edo ekipamendu medikoek% 0,1 FS edo gainetik behar duten bitartean.

Irteera seinalea: Normalean 4 - 20ma (anti-interferentzia sendoa, ibilbide luzeko transmisiorako egokia), 0 - 10V (bateragarritasun ona).

Interfazearen materiala: ingurune korrosiboetarako, aukeratu altzairu herdoilgaitzezko edo zeramikazko material materialak.

Babes kalifikazioa: hautatu IP65 edo babes maila altuagoa ingurune heze edo hautsetretarako.

V. Instalazio eta Mantentze Aholkuak

Instalazioaren kokapena:

Saihestu bibrazio altua duten guneetan instalatzea (motorretik gertu) eta gehitu shock-xurgatzeko gailua.

Ziurtatu presio-interfazea bertikalki beherantz dagoela sentsorearen barrualdera sartzeko ura kondentsatu saihesteko.

Kalibrazio aldia: urtean behin kalibratzea gomendatzen da. Zehaztasun handiko aplikazioetarako, kalibratu sei hilean behin.

Arazoak:

Ez dago seinaleztapenik: egiaztatu energia hornidura eta kableak solteak diren ala ez, eta sentsorea erretzen bada.

Irteera balio handiko gorabehera: kanalizazio bibrazio, pultsio ertaineko edo sentsore zahartzearen ondorioz izan daiteke.

Zero Drift: berriro kalibratu edo sentsorea ordezkatu.

Vi. Aplikazio kasu tipikoak

1. kasua: fabrikako aire konpresorea maiz hasten da eta gelditzen da. Presio-sentsore batekin jarraipena eginez, biltegiratze-deposituaren presioak gehiegi gorabehera aurkitu zuen. Sentsorearen instalazioaren posizioa egokitu ondoren eta PID parametroak optimizatu ondoren, hasierako maiztasuna% 30 murriztu da, ekipamenduaren bizitza luzatuz.

2. kasua: Aire-konpainia medikoek sentsore piezedoresiboak (% 0,05 FS) erabiltzen dituzte irteerako presioa 0,3 - 0,4 MPA-tan egonkorra dela ziurtatzeko, gailu medikoen eskakizun zorrotzak betetzeko.

Vii. Etorkizuneko joerak

Inteligentzia: mikroprozesadoreak integratzea, komunikazio digitala (MODBUS adibidez) eta autodiagnostiko funtzioak onartzen ditu.

Gauzen Internet (IOT): Konektatu hodeiko plataformekin urruneko jarraipena eta iragarpena mantentzeko.

Potentzia kontsumo baxua: erabili MEMS teknologia energia kontsumoa murrizteko, bateriak elikatutako gailu eramangarrientzako egokia.
