I. Sarrerako balbularen muntaketaren core funtzioa

Z110-145 sarrerako balioaren muntaia Air Compressor-en sarrerako sistemaren funtsezko osagaia da, batez ere funtziona dezan

Sarrerako bolumena kontrolatzea: sistemaren presioaren baldintzak oinarritzat hartuta, balbula irekitzeko titulua doitzen da unitate nagusian sartzen den aire kopurua erregulatzeko, konpresorea karga osorako funtziona dezan.

Zigilatzeko errendimendua ziurtatzea: deskargatu denean, balbula guztiz itxita dago aire konprimitua atzera botatzea saihesteko, energia galtzea murrizteko.

Unitate nagusia babestea: erregulatzaile moduluaren koordinazioan, kargatze leuna lortzen du eta unitate nagusiaren errotorea eta errodamenduak bezalako osagaiak kaltetu ditzakeen bat-bateko presio-shock ekiditen du.

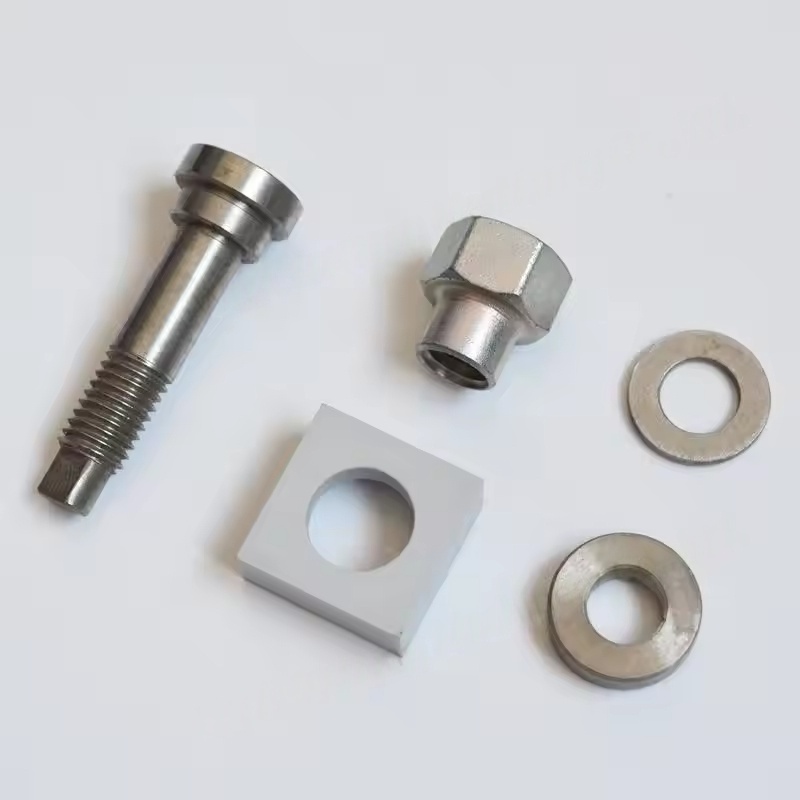

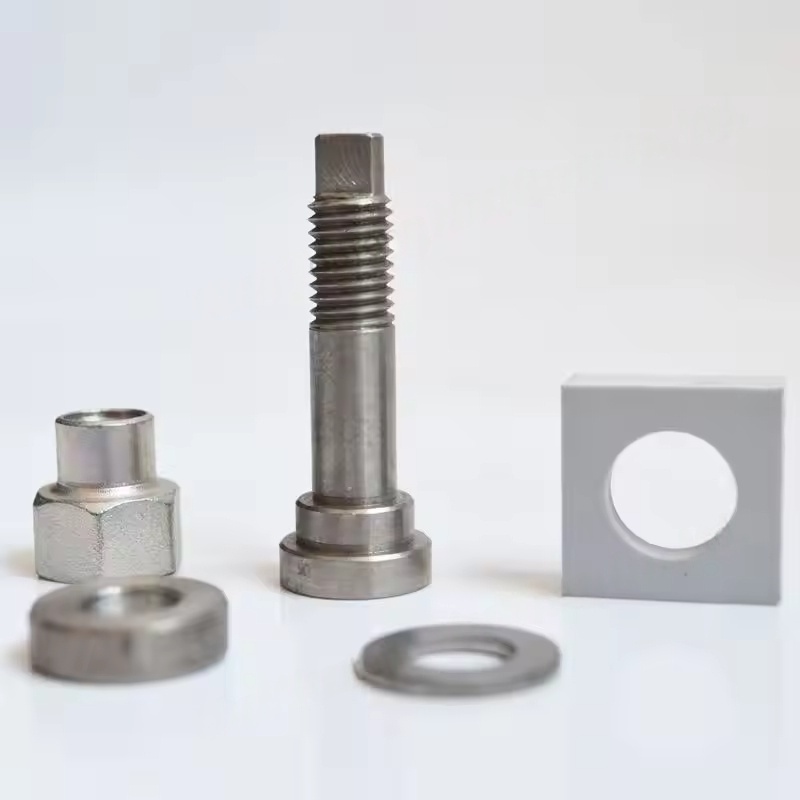

Batzarrak normalean balbula-gorputza, balbula muina, zigiluak, malgukiak eta egiturak kontrolatzen ditu eta Z110-145 serieko modeloen presio eta fluxu baldintzak betetzeko diseinatuta dago.

II. Sarrerako Balbula Erregulatzailearen moduluaren funtzioa eta funtzionamendu printzipioa

Sarrerako balbula erregulatzailearen modulua sarrerako balbularen "kontrol zentroa" da, kontrol sistematik seinaleak jasoz, sarrerako balbula funtzionatzeko:

Seinaleen prozesamendua: presio seinaleak jasotzea aireko konpresorearen sistematik, kargatu edo deskargatu behar den zehaztuz.

Drive Control: norabide elektromagnetikoen balbula edo osagai pneumatikoen bidez, sarrerako balbularen irekiera / itxiera edo irekiera / ixteko kontrolatzea.

Egoera-iritzia: Zenbait moduluek feedback gaitasunak dituzte, sarrerako balbularen benetako egoera kontrolatzaile nagusira igortzen dutenak kontrol-zehaztasuna bermatzeko.

Lan logika hau da: sistemaren presioa ezarritako balioaren azpitik dagoenean, erregulatzaile moduluak sarrerako balbula irekitzen du, aire konpresorea gasa ekoizteko gaia; Presioa goiko mugara iristen denean, erregulatzaile moduluak sarrerako balbula ixten du eta aire konpresorea deskargatutako egoeran sartzen da.

III. Hutsegite arruntak eta horien eraginak

Sarrerako balbula muntaketa akatsak

Balbularen muina nahastea: petrolioaren kutsadura, ezpurutasunak metaketa edo zigiluen zahartzearen ondorioz, balbulak ezin du erabat ireki / itxi, deskargatu gabeko funtzionamenduan gasaren ekoizpen nahikoa edo presiorik gabeko jaitsiera eraginez.

Zigilatze eskasa: balbula itxita dagoenean ihesak, energia-kontsumoa areagotzea eragin du deskargatutako funtzionamenduan eta unitate nagusiaren etengabeko funtzionamenduan.

Udaberriko porrota: balbularen ekintza geldiaraztea edo irekiera / itxiera anormala sortzea, sarrerako bolumenaren egonkortasunari eragiten diona.

Erregulatzaileen moduluen akatsak

Balbula elektromagnetikoko balbula huts egitea: ezin da kontrol seinaleak jaso edo exekutatu, sarrerako balbula funtziona dezan.

Presioaren sentsotasuna Anomalia: moduluak sistemaren presioa okertzen du, aire konpresorea maiz kargatu / deskargatu eta energia kontsumoa handituz eta higadura mekanikoa eraginez.

Aireko bidea blokeoa: gidatzeko airearen bidea blokeoa edo ihesak, sarrerako balbularen funtzionamendu motela edo porrota lortuz.

IV. Mantentze eta ordezko gako puntuak Eguneko mantentzea

Aldian-aldian, ikuskatu sarrerako balbularen muntaketa, kendu olio orbanak eta ezpurutasunak eta ziurtatu balbularen muinak malguki funtzionatzen duela.

Egiaztatu zigiluak zahartuta dauden eta ordezkatu zigilatzeko errendimendua ziurtatzeko.

Ikuskatu ihesak egiteko erregulatzaile moduluaren balbula elektromagnetikoak eta gasaren interfazea, gidatzeko presioa normala dela ziurtatuz.

Ordezko neurriak

Z110-145 seriearekin bat datorren jatorrizko fabrikako osagaiak aukeratu behar dira, tamaina eta presio parametroetan bateragarritasuna bermatuz.

Ordezkapena baino lehen, makina itxi egin behar da eta depresurizatu behar da sistemako aire konprimitua askatzeko, presioaren funtzionamendua ekiditeko.

Instalatu ondoren, arazketa burutu behar da: probatu kargatzeko / deskargatzeko aldaketaren leuna den ala ez, eta presioaren kontrola multzoen barruan dagoen ala ez.
