1. funtzioa eta funtzionamendu printzipioa
Automatizazioaren kontrola: kontroladorearen seinale elektrikoak (PLC) (24V DC tentsioak), indar magnetikoa sortzen du, balbula muina gidatzen du, eta, horrela, airearen bidea edo olio bidea kontrolatzea lortuz.
Aplikazioen eszenatoki tipikoak:
Kontrolatu sarrerako balbula irekitzea eta ixtea, doitu konpresorearen karga / deskargatzeko egoera.
Kondentsatu ur kondentsatuaren drainatze automatikoa kutsatzaileen balbularen tronga (hala nola, petrolio gasaren bereizgailuen edo biltegiratze deposituaren drainatze-balbula automatikoa).
Parte hartu segurtasun babesaren zirkuituan, hala nola, dagokion petrolioa edo aire bidea azkar moztea, gainpresioaren edo gainditzearen kasuan.
Abantailak: erantzun azkarra (milisegundo maila), kontrol handiko zehaztasuna, hasierako geldialdiko baldintzetarako egokia da eta konpresorearen funtzionamendu automatizatuaren oinarrizko osagaia da.
2. Egitura eta ezaugarriak

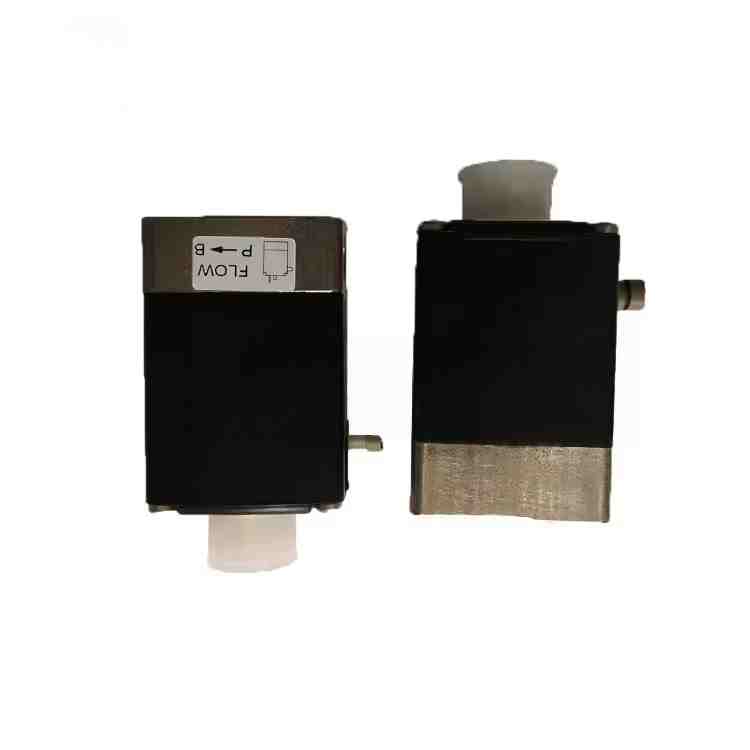

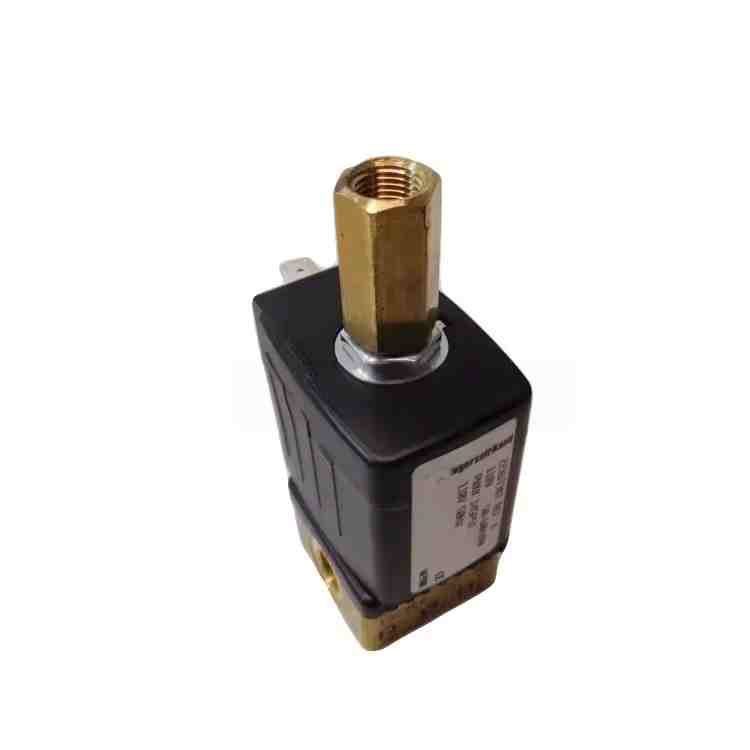

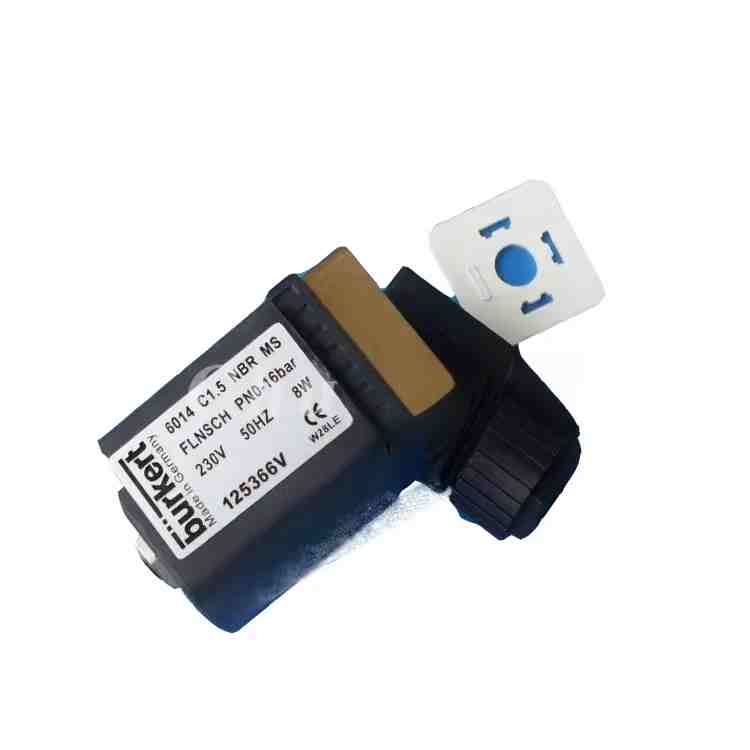

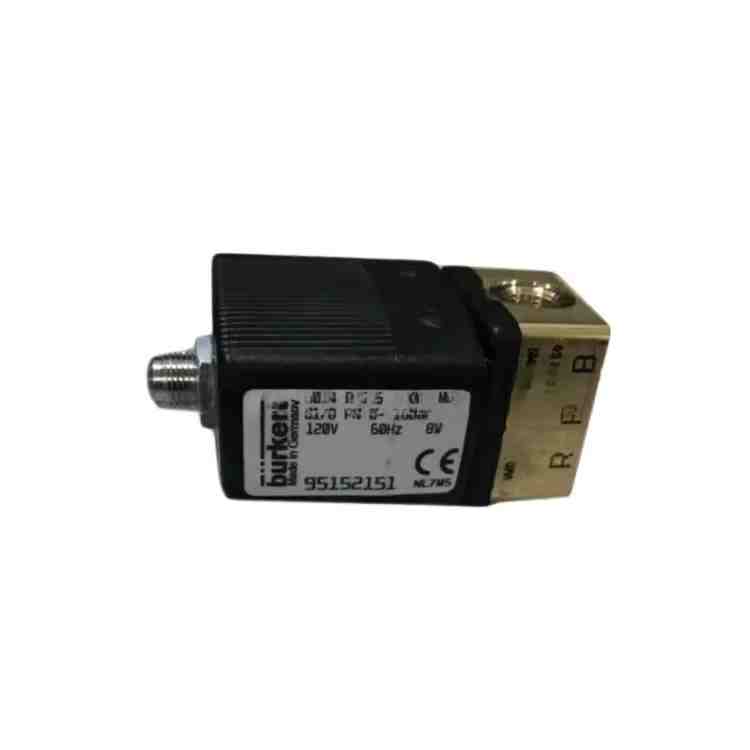

Oinarrizko osagaiak: bobina elektromagnetiko batez osatua (24V DC), Balbularen nukleoa, Balbularen gorputza, udaberria eta zigilatzeko piezak. Bobina dinamoa denean, balbularen nukleoa pasartea irekitzera mugitzen da, eta dinamizatuta dagoenean, udaberria igarotzea ixteko (normalean normalean irekitako motakoak dira).
Materialen bateragarritasuna:
Balbularen gorputzak gehienbat letoia edo altzairu herdoilgaitza erabiltzen du, aire konprimituaren, olio lubrifikatzailearen edo ura kondentsatuaren korrosioa jasateko gai dena.
Zigilatzeko piezak: normalean erabiltzen dira nitrile kautxua (NBR) edo Fluororubber (FKM) tenperatura altuetan (80-120 ℃) eta presio inguruneetan zigilatzea bermatzeko. Zehaztapen teknikoak:
Lan-tentsioa: DC 24V (Konpresorearen kontrol sistemaren behe-tentsioko zirkuituan egokia da, segurtasun handia duena).
Lan-presioa: Normalean 0,5 - 1,6 MPA (kontrol-zirkuituaren eskakizunen arabera diseinatua).
Interfazearen tamaina: normalean G1 / 4, G3 / 8, etab. Hari-zehaztapenak, diametro desberdinetako kanalizazioetarako egokiak.
3. Huts arruntak eta mantentze-lanak
Hutsegiteen adierazpen tipikoak:
Burnout bihurgarria: tentsio ezegonkorrak, gainkargak edo ingurune hotzak eragindako balbula solenoidearen eraginez.
Balbula Core itsatsita: ezpurutasunak, olio-gordailuak edo zahartze zigiluak eragindako balbula erabat irekita / itxi edo mugimendu geldoa izan dezaketen balbula izan daitekeela.
Leakage: zigilatzeko osagaiak edo balbula-gorputzean kalteak eraginda, kontrol-gasaren / olioaren isurketak eraginez, sistemaren presioaren egonkortasunari eragiten diona.
Mantentze eta ordezko gako puntuak:
Garbiketa erregularra: konpresorearen mantentze garaian, egiaztatu solenoideen balbularen interfazean ezpurutasunak dauden ala ez. Beharrezkoa bada, desmuntatu eta garbitu Balbularen nukleoa (funtzionamendua itzali behar da).
Ordezko zehaztapenak:
Jatorrizko fabrikaren (eredua, interfazearen tamaina, presio maila) zehaztapen bereko 24V balbula aukeratu behar dira, eta lehentasunez aukeratu Atlas Copco jatorrizko osagarriak kontrol sistemarekin bateragarritasuna bermatzeko.
Ordezkapen aurretik, deskonektatu hornidura, askatu kanalizazioko presioa eta saihestu presio handiko euskarriak pizteko edo botatzeko.
Instalatzerakoan, arreta jarri fluidoen fluxuaren norabidean (solenoide balbula batzuek norabide markak dituzte) eta saihestu gehiegizko estutzea interfazea estutzean hariak kaltetu ez dadin.
Mantentze prebentiboa: hautsa eta hezetasun handia duten inguruneetan, ikuskapen zikloa laburtu eta kontrol zirkuituaren tentsioaren egonkortasuna ziurtatzea gomendatzen da bobinari gehiegizko tentsio kalteak ekiditeko.
