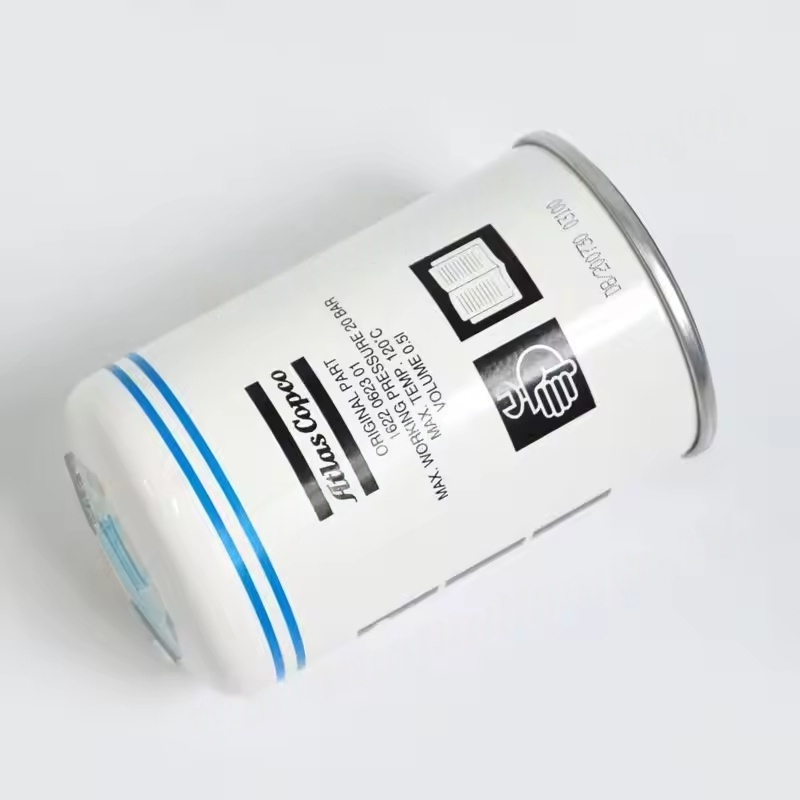

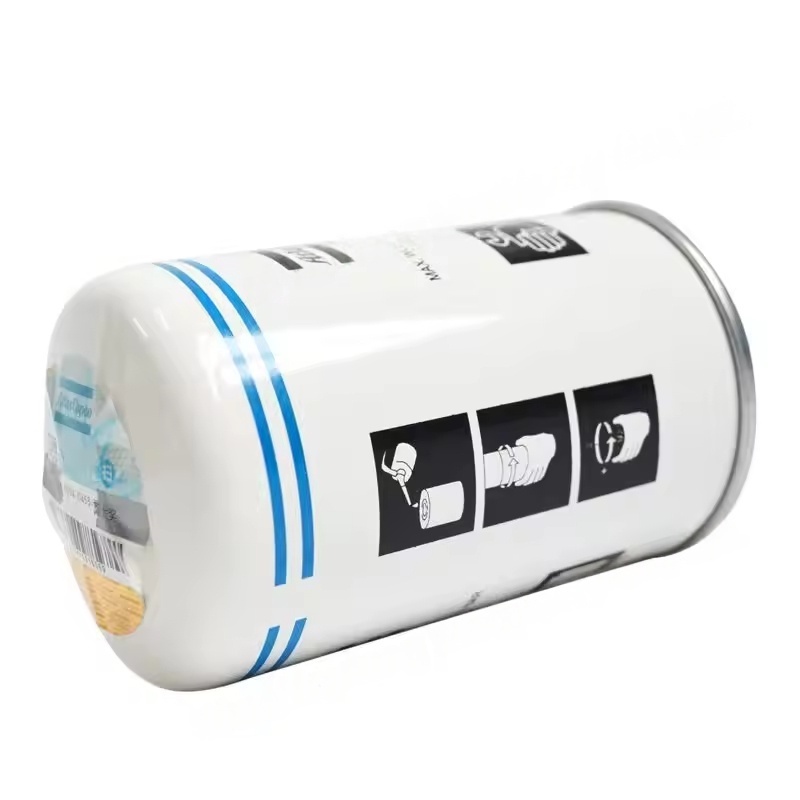

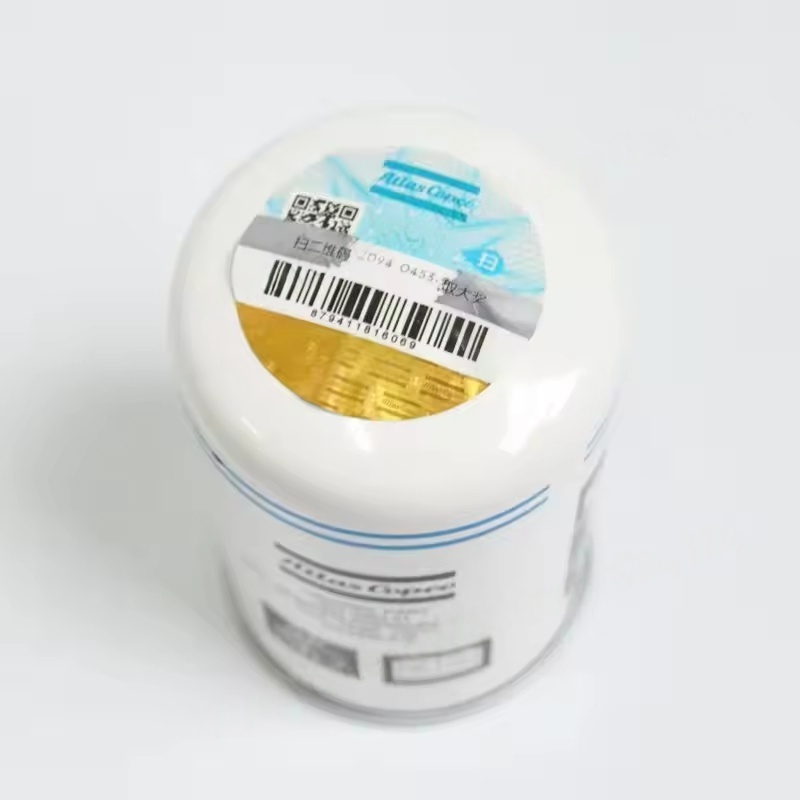

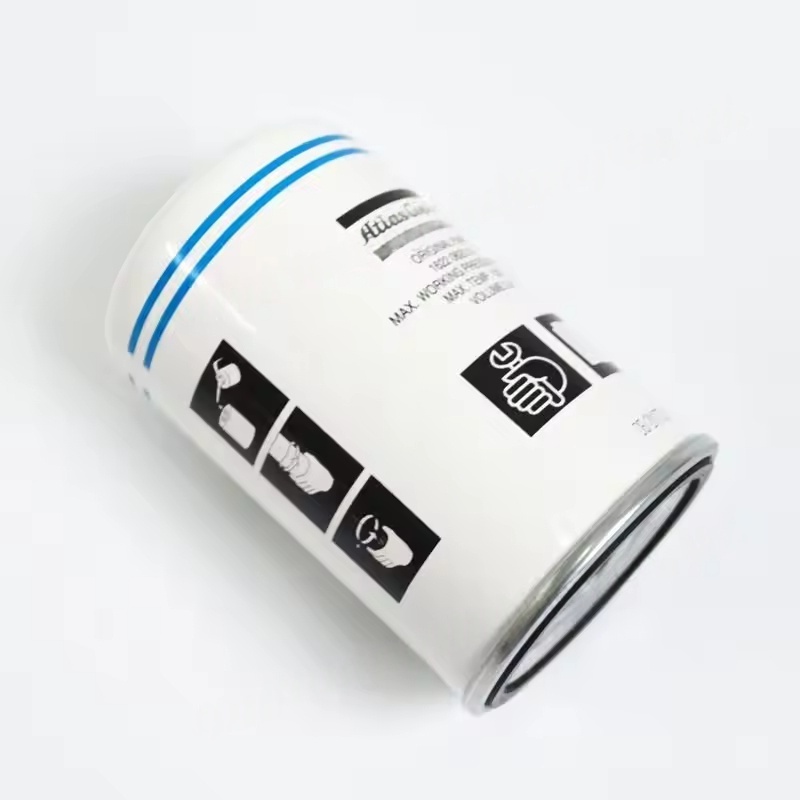

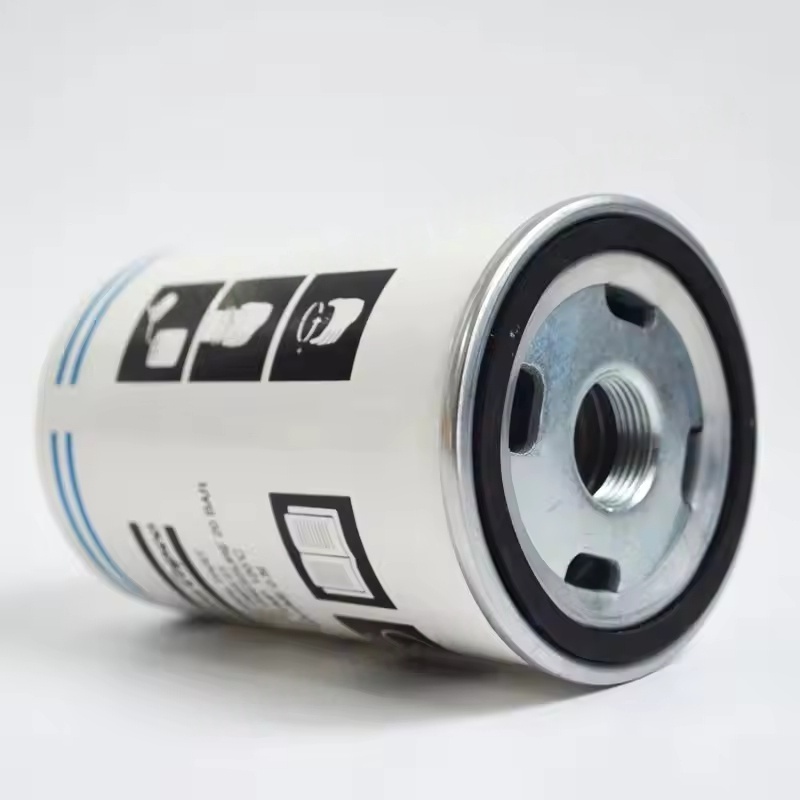

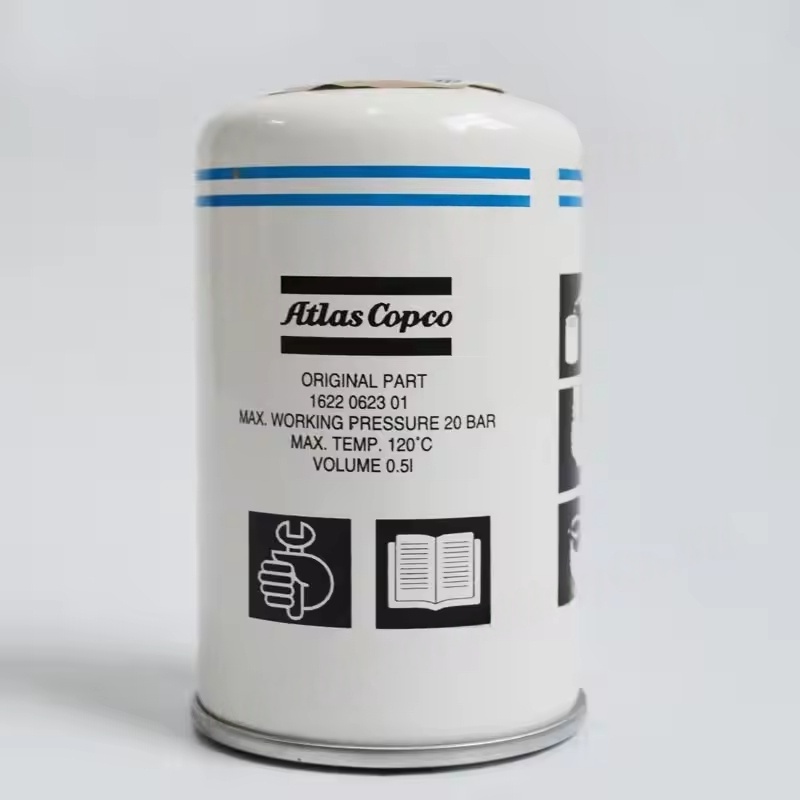

Atlas Copco G serieko aire konpresoreentzako petrolio-ur bereizgailuaren egitura eta lan printzipioa
Egiturazko konposizioa: bereizteko zilindro, iragazki-elementua (edo bereizketa osagaiak), deskargatzeko balbula, presio-neurgailua eta abar osatzen dute. Bereizketa zilindroa presio-edukiontzia da eta barrutik baflak, iragazkiak edo bereizketa zentrifugoaren egitura barruan dago.
Bereizketa printzipioa: efektu anitzak erabiltzen ditu, hala nola, grabitate sedimentazioa, bereizketa zentrifugoa eta filtrazio interpretazioa. Olio-lainoa duen aire konprimitua eta hezetasuna sartzen denean, petrolio tanta handiagoak eta ur tantak grabitatearen eraginpean finkatuko dira, olio laino fineko iragazki-elementuaren bidez kondentsatu eta kondentsatuta dauden bitartean. Azkenean, olio likidoak zilindroaren behealdean biltzen da eta deskarga automatikoko balbularen bidez deskargatzen da (zenbait modeloetarako, bereizitako olio lubrifikatzaileari buelta eman diezaioke).
Egokitzapenaren ezaugarriak eta parametroak
Eredu aplikagarriak: G11-G160 eta beste eredu batzuk adibidez, prozesatzeko fluxuak dagozkien fluxuak dagozkien modeloen ihes-bolumenarekin bat dator (normalean 1,2-30 m³ / min) eta lan-presioa G Seriearen funtzionamendu ohiko presiora egokitzen da (7-13 barra).
Banantze-eraginkortasuna: kalitate handiko olio-urak% 99ko eraginkortasuna lor daiteke, outlet-eko petrolioaren edukia saltokiko aire konprimituaren bidez 5 ppm baino txikiagoa dela ziurtatuz (zehaztasun handiko eredu batzuetarako, gas industrialaren erabilera orokorraren baldintzak betetzen dituztela.
Interfazearen neurriak: aire konpresorearen ihes-hodiarekin bat dator. Normalean, bridaren edo hari konexioan dago (DN20-DN80 adibidez). Dimentsio espezifikoak ausazko ereduaren ihes-bolumenarekin aldatzen dira.
Mantentze eta ordezkapen puntuak
Drainatze erregularra: ziurtatu drainatze-balbula automatikoak behar bezala funtzionatzen duela eta berehala deskargatzen dela bereizteko efektua eragiten duen gehiegizko metaketa ekiditeko (eskuzko drainatzea gomendatzen da gutxienez egunean gutxienez). Ordeztu iragazkiaren elementua: bereizteko iragazkiaren elementua oinarrizko osagaia da. 2000-4000 ordu guztietan ordezkatzea gomendatzen da (zehazki ingurumen hezetasunaren eta petrolioaren edukiaren arabera). Sarrerako eta irteerarako gehiegizko presio aldea badago (normalean 0,5 barra baino gehiago) edo olio-uraren kutsadura behera, beheko gasaren erabileran, egiaztatu eta berehala ordezkatu.
Zilindroen garbiketa: iragazki-elementuaren ordezko garaian, bereizketa zilindroaren barne zatia ere garbitu dezakezu olio orbanak kentzeko eta ezpurutasun metatuak kentzeko, bereizketa espazio garbia bermatuz.
