Atlas Copco aire konpresoreetarako balbula erregulatzaileen mota eta funtzio nagusiak
Presio erregulatzailea
Funtzioa: presio handiko aire konprimituaren irteera aireko konpresorearen bidez murriztea beheko ekipamenduak eskatzen duen presio egonkorrera eta mantentzeko presioaren presioa etengabe mantentzen da sarrerako presioa aldatzen denean.
Aplikazioaren kokapena: normalean biltegiratze deposituaren irteeran edo tratamendu osteko ekipoen aurretik instalatuta daude, hala nola lehorgailuak eta iragazkiak, beherako ekipo pneumatikoak gainpresio kalteetatik babesteko.
Ezaugarriak: presioaren ezarpenarekin hornituta, irteerako presioa eskakizunen arabera egokitu ahal izateko, eta gainezka egiteko edo presioaren murrizketa egiturekin presioaren egonkortasuna mantentzeko.

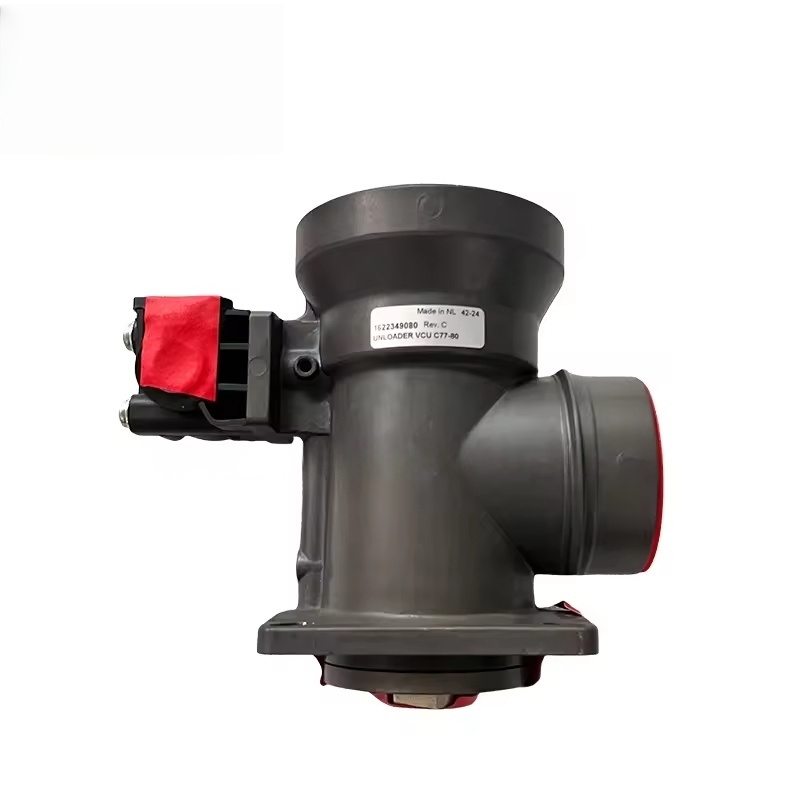

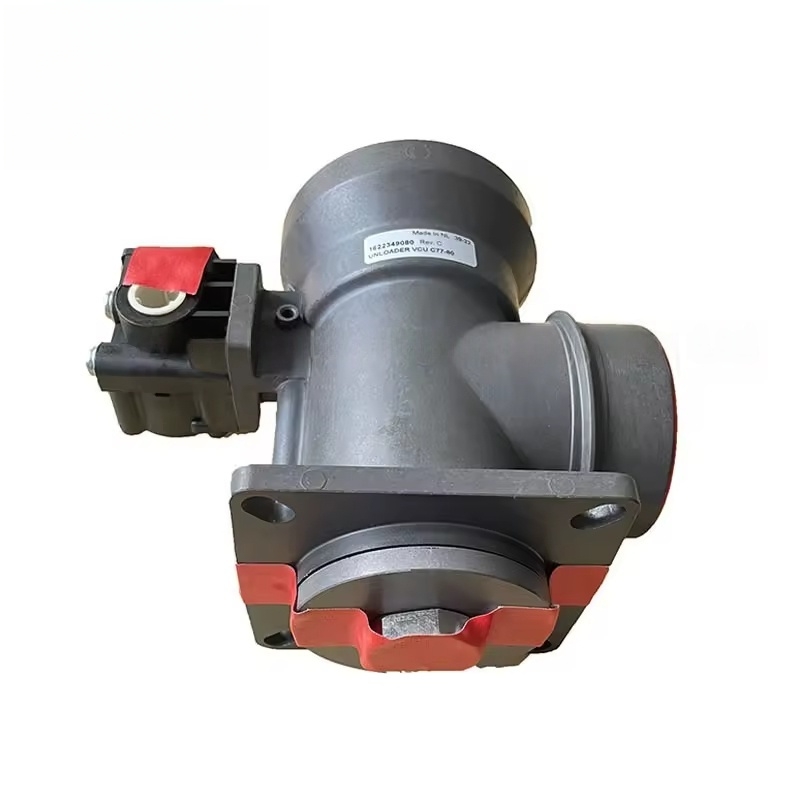

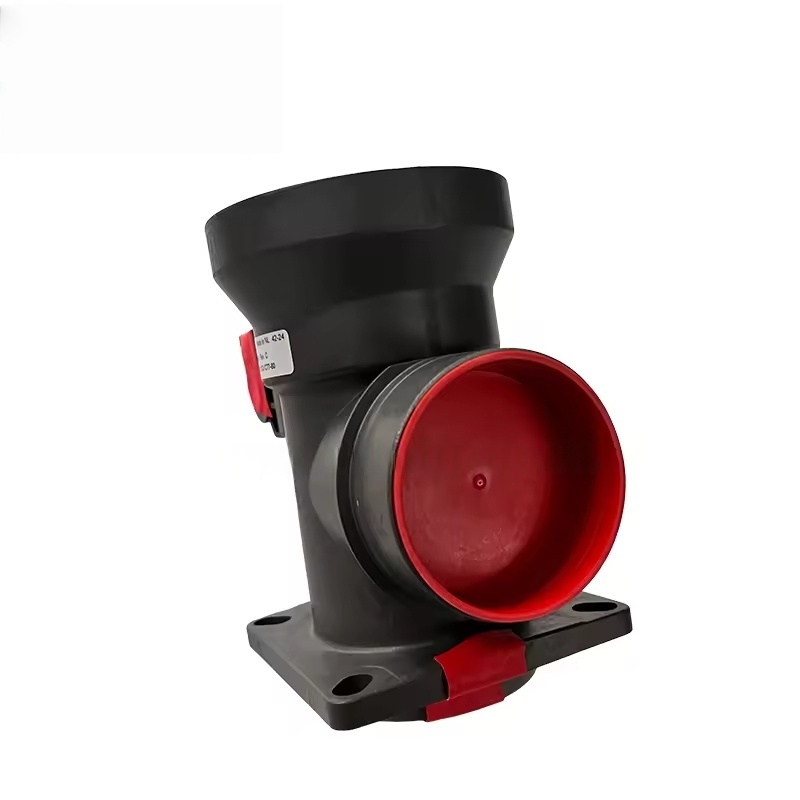

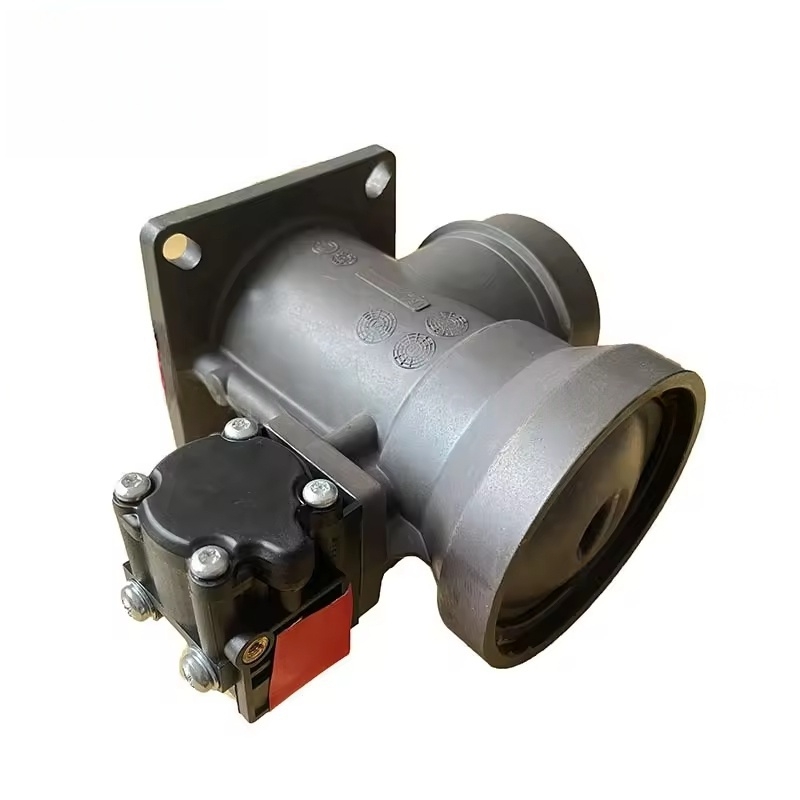

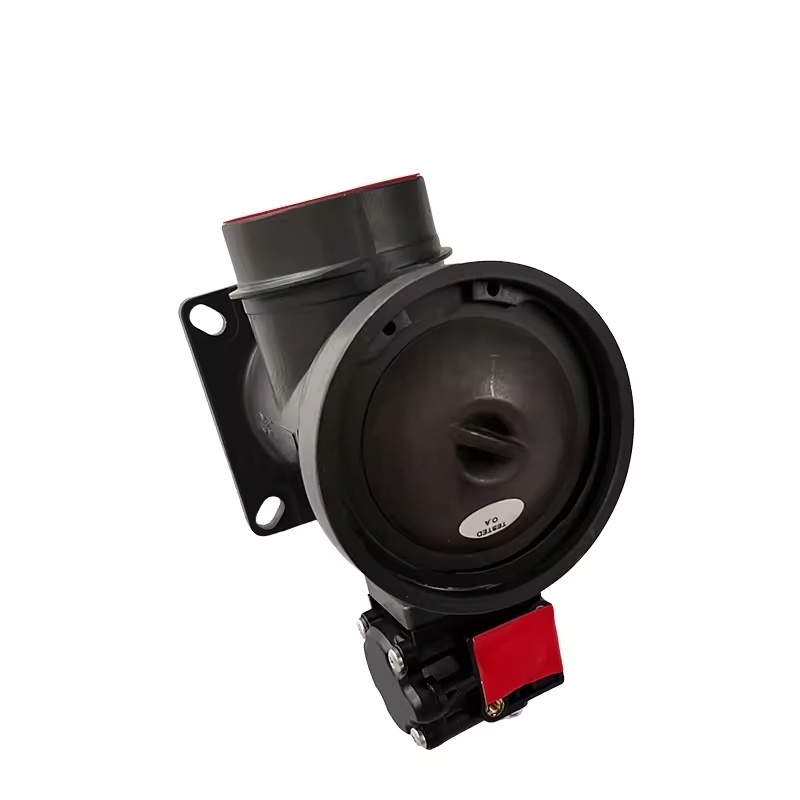

Sarrerako balbula
Funtzioa: airearen konpresorearen unitate nagusian sartzen den airearen bolumena kontrolatzea, ihes-bolumena erregulatzeko eta kontrol-sistemarekin lankidetzan aritzea unitateko karga / deskarga edo maiztasun bihurketa erregulatzeko.
Aplikazioaren kokapena: aire iragazkia eta unitate nagusiaren sarrerako portua instalatuta, torloju motako aire konpresoreetan normalean aurkitzen da.
Lan printzipioa:
Kargatzen: balbula guztiz irekita dago, aire kopuru handiena konpresiorako unitatean sartzeko aukera emanez.
Deskargatzea: balbula itxita dago (edo partzialki itxita), sarrerako bolumena murriztuz (sarrerarekin gelditu ere), energia kontsumoa jaistea.
Maiztasun aldakorreko modeloetan: VSD sistemarekin lotuta, irekiera titulua etengabe doitzen da gasaren kontsumoarekin bat etor dadin.
Presioaren gutxieneko balbula
FUNTZIOA: Gutxieneko presioa (normalean 4-5 barra) petrolio-bereizgailuetan mantentzen dela ziurtatu olio lubrifikatzailearen zirkulazio leuna (unitate nagusira presioaren aldaketaren arabera) eta itzalitako airea konprimituaren alderantzizko fluxua saihesteko.
Aplikazioaren kokapena: Petrolio-gasaren bereizgailuen eta ihes-kanalizazioaren artean instalatuta, torloju motako aire konpresoreetarako beharrezko segurtasun osagaia.
Balbula termostatikoa
Funtzioa: olio lubrifikatzailearen hozte bidea erregulatu, petrolioaren tenperatura barruti optimoaren barruan mantentzeko (normalean 80-95 ℃), petrolio lubrifikatzailea tenperatura baxuan edo petrolioa tenperatura altuetan saihestuz saihestuz.
Lan printzipioa: Tenperatura baxuan zehar, saihesbide hotzak erabiltzen dira, olio beroa unitate nagusian zuzenean sartzeko aukera emanez; Tenperatura igo ahala, pixkanaka irekiko da olio beroa hozkailurako hozkailurako. Ezaugarri teknikoak
Zehaztasun handiko kontrola: balbula nukleo zehatzak, diafragmak edo pistoi zehatzak erabiltzea, kontrol-zehaztasuna handia da (presioaren kontrol desbideratzea normalean ≤ ± 0,2 barra da).
Tenperatura eta presioaren aurkako erresistentzia: tenperatura altuko (80 ~ 120 ℃) eta presio handiko (gehienez 16 barra edo gainetik) aire konpresorearen sistemak. Materialak batez ere burdina, aluminiozko aleazioa edo altzairu herdoilgaitza da.
Erantzun azkarra: Elektronikon® bezalako kontrol sistemekin lotuta dagoenean, presio aldaketei (milisegundotan) azkar erantzun dezake, sistemaren egonkortasuna bermatuz.
Leakage Design Diseinua: Ihesak oso txikiak dira egoera itxian, energia hondakinak murriztuz, batez ere deskargatutako egoeran energia kontsumoa nabarmen murriztuz.
Hutsegite eta mantentze arruntak
Akatsak manifestazioak:
Presioaren erregulazio porrota (irteerako presioa oso altua da / baxua da edo handiz aldatzen da).
Balbula desagertzea (ezin da normalean ireki / itxi, zailtasunak kargatzeko edo deskarga osatu gabe).
Ihes larria (balbularen gorputzean edo zigilatzeko gainazalean kalteak, presio-jaitsiera edo zarata anormal gisa ageri dira).
Tenperaturaren kontrol balbularen porrotak petrolioaren tenperatura anormala (altua edo baxua ere).
Kausa arruntak:
Balbularen oinarrizko edo balbularen eserlekuaren higadura edo eskala (aire konprimituaren edo olio gordailuen metaketarako ezpurutasunak direla eta).
Zahartze edo zigiluen kalteak (o-eraztunak, diafragmak).
Udaberriko nekea (presio-multzoaren balioa deribatzen da).
Kontrol sistemaren seinale anormalak (balbula elektrikoaren eragiketari eragiten dion balbula elektromagnetikoaren porrota).
