Core funtzioak eta lan-agertokiak
Presioaren erliebea babesten du: osagaiak ez du inpresiorik egiten duenean, osagaiak automatikoki aktibatzen du eta azkar askatzen du unitate nagusian, olio-bereizgailuetan edo kanalizazioan (normalean 1-2 barra azpitik murriztua), mantentze-lanetan presio handiko osagaiekin harremana duten langileak izateko arriskua saihestuz.
Deskarga laguntzailea: deskarga prozesuan zehar, sarrerako balbularekin batera funtzionatzen du, unitate nagusian karga murriztuz, energia kontsumoa jaitsi eta motorraren bizitza luzatuz.
Eszenatoki aplikagarriak: Torloju txikiko eta ertaineko torloju-aire konpresoreetarako egokia da (15 eta 160 kW bitarteko potentzia), normalean kanalizazio sistemetan aurkitzen da aireko biltegiratze-tankeko sarrerako, olio bereizgailuen irteeran edo unitate nagusiaren ihes-muturrean.
Osagaien osaera eta egiturazko ezaugarriak

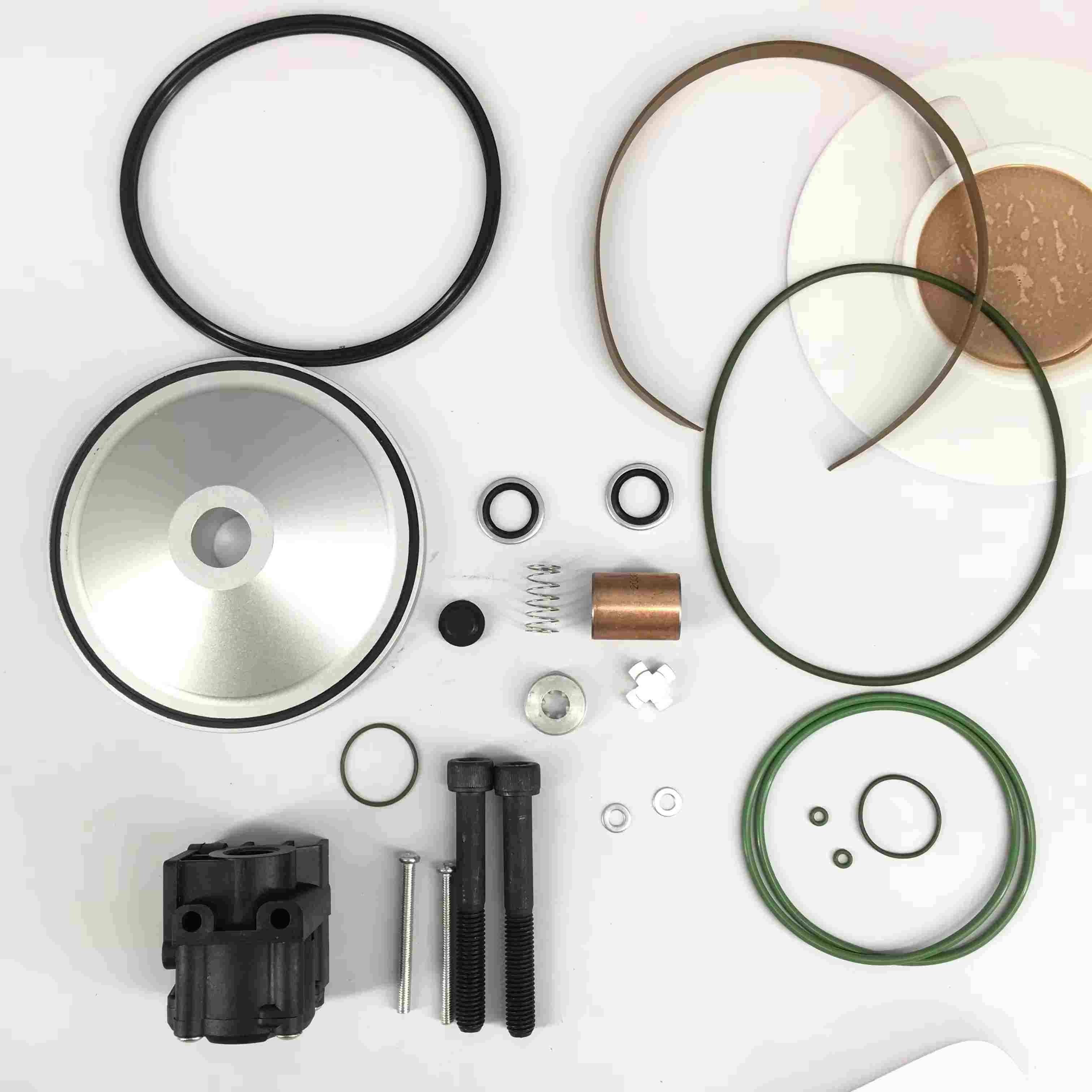

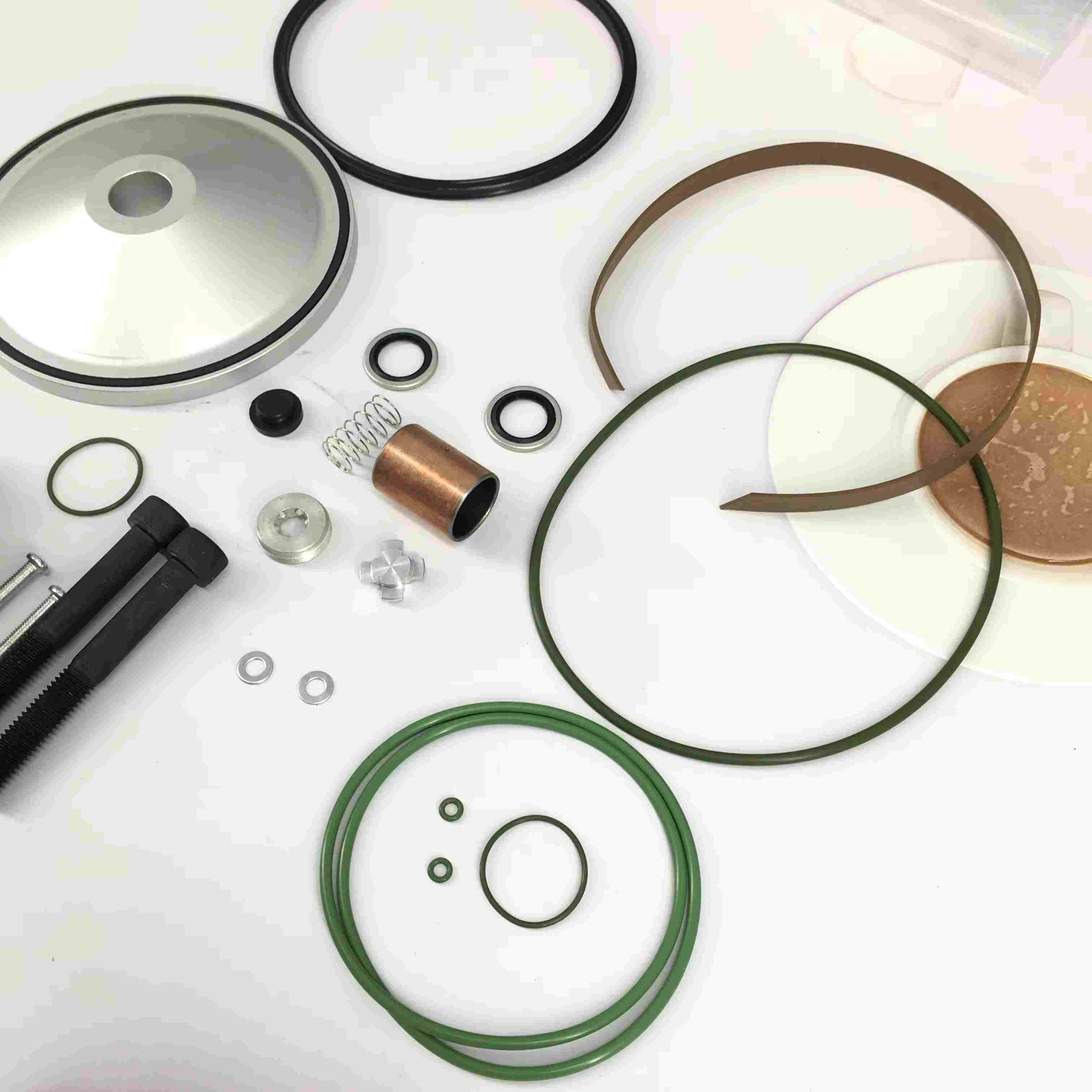

Osagai nagusiak: normalean presioaren erliebe-balbularen gorputza, balbularen muina (pistoi mota edo diafragma mota), berrezarri udaberria, zigiluak (O-eraztuna, balbula eserlekua), kontrol-interfazea (esaterako, balio elektromagnetiko interfazea), eta instalazio osagarriak (boltxoak). Lan printzipioa:
Eragiketa normalean zehar, udaberriko indarrak balbularen nukleoa ixteko eragiten du, sistemaren presioa mantenduz.
Kontrol seinalea (esaterako, itzaltzeko komandoa edo presio sentsorearen seinalea) jasotzen denean, balbula elektromagnetikoak edo mekanismo mekanikoek egiten dute jokatzen dute, balbularen nukleoa irekitzea eta presioa askatzea eragiten duenean.
Presioaren kaleratzea amaitu ondoren, balbularen muina berrezarri eta itxita dago udaberriaren ekintzapean.
Ezaugarri materialak:
Balbularen gorputza burdina edo aluminiozko aleazioarekin (diseinu arina) da, sistemaren presioa (normalean ≤ 16 barra) eta tenperatura (≤ 120 ℃) gai da.
Balbularen muina eta udaberria altzairu herdoilgaitzez osatuta daude, korrosioarekiko erresistenteak eta funtzionamendu fidagarria bermatzeko.
Zigilatzeko elementua petrolioarekiko kautxua (nitrile kautxua adibidez), konpresorearen olioa eta tenperatura handiko inguruneetarako egokia da.
Osagai bateragarrien bateragarritasun ezaugarriak:
Marka anitzeko bateragarritasuna: Presio estandarraren erliebe-balbularen instalazioen oinarritzat diseinatuta, torloju-konpresore nagusien (adibidez, interfaze hariak G1 / 2 "eta G3 / 4"), kontrol metodoak (pneumatikoak edo elektrikoak), zuzenean jatorrizko fabrikako osagaiekin zuzenean ordezkatu daiteke hoditeria aldatu gabe.
Parametro bat datorren: Presioaren presioa (normalean 0,5 - 2 barra erregulagarria) eta presioaren erliebe-tasa hurbilekoak dira, presioaren erliebearen abiadura eta sistemaren bateragarritasuna ziurtatuz, pipelina bibrazioa pizten duten presio-erliebe motelak saihestuz.
Ekonomia eta praktikotasuna: prezioa jatorrizko fabrikako osagaiak baino txikiagoa da, eta marka batzuek eredu unibertsalak eskaintzen dituzte, ordezko piezak inbentarioen kostuak murriztuz, konponketa txikien enpresak edo ekipamenduko erabiltzaileak eguneroko mantentze-lanetarako egokiak.
Hautaketa eta instalazioen neurriak:
Parametroen berrespena:
Lotu aireko konpresorearen lan-presioarekin (10 barra, 13 barra ereduen), interfazearen zehaztapenak (hari mota eta tamaina), eta kontrol metodoa (esaterako, 24V balbula elektromagnetikoen kontrola edo kontrol pneumatikoa).
Berretsi presioaren erliebe-kanalizazioaren diametroa osagaien fluxuak sistemaren presioaren erliebe baldintzak betetzen dituela ziurtatzeko (presio luzeko erliebe denbora saihestea fluxu nahikoa dela eta.
Instalazioen zehaztapenak:
Instalatu balbularen gorputzean dagoen geziaren arabera, presioaren askapenaren norabide egokia ziurtatuz.
Garbitu hodien interfazea, ikuskatu zigilatzeko gainazala eta ordezkatu zigilatzeko elementu berria (gasgune zaharrek eragindako ihesak ekiditeko).
Kontrol zirkuitua (esaterako, balbula elektromagnetikoko kableak) behar bezala konektatu behar da seinaleak presioaren erliebe ekintza normalean pizten duela ziurtatzeko.
Arazketa eta probak:
Instalatu ondoren, presioaren erliebearen funtzioa eskuz piztu, irekiera leuna den ala ez egiaztatzeko, zigilua fidagarria da (ez da etenik gabeko ihesak).
Probatu presioaren erliebearen denbora (normalean 3 - 10 segundo, sistemaren bolumenaren arabera egokitua), ekipoen segurtasun baldintzak betetzen dituela ziurtatuz.
