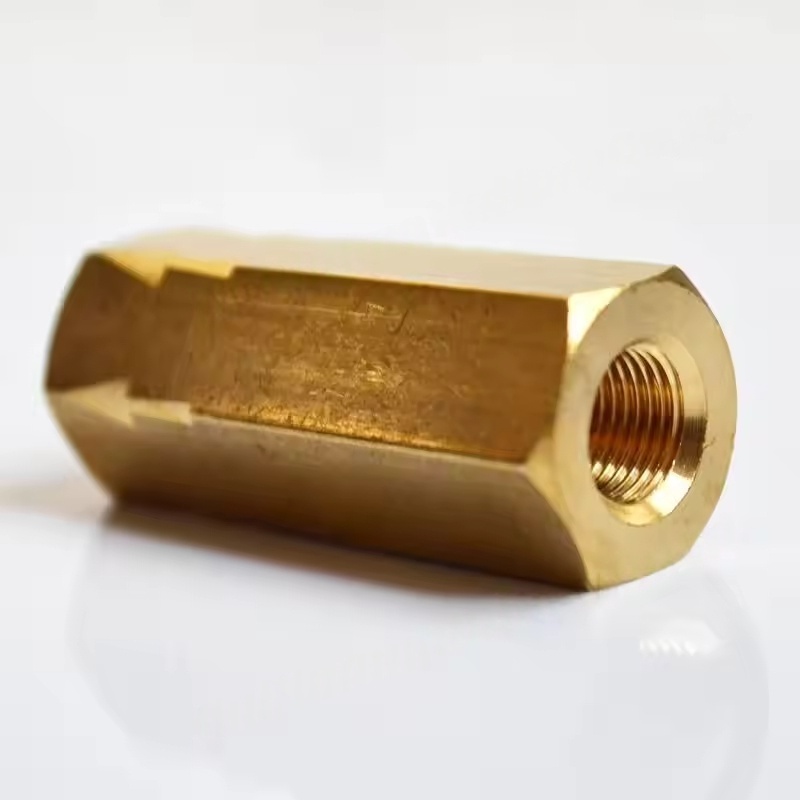

1. Aire-konpresorearen itzulera gabeko balbularen balbula-gorputza
Funtzioa: Batzar osoaren kanpoko maskorra bezala, barneko oinarrizko osagaiak hartzen ditu eta hodiak lotzen ditu.
Materiala: Laneko presioaren eta ezaugarri ertainen arabera hautatuta, material arruntak burdina botatakoak (presio baxuko baldintzetarako egokiak), altzairua (presio ertainekoa) eta altzairu herdoilgaitza (elikagaiak eta farmazia industriak bezalako ingurune korrosiboetarako).
Egitura: Normalean zuzen edo eskuineko angelu mota batean, barruko kanal fluidoak ditu barruan, aire-fluxu leuna ziurtatzeko.
2. Itzulera gabeko balbula gabeko balbula-balbularen muntaia balbula (balbula diskoa)
Funtzioa: aire-fluxuaren norabidea kontrolatzen du, norabide bakarreko fluxua (aireko konpresorearen irteeratik biltegiratze depositua edo beherako hodiak) eta alderantzizko fluxua prebenitzea.
Mota arruntak:
Igogailu motako balbula nukleoa: balbularen gorputzaren ardatzean gora eta behera mugitzen da, zigilatzeko errendimendu ona du, diametro txikiko hodientzako egokia.
Swing motako balbula nukleoa: bisagra ardatzaren inguruan biratuz irekitzen da, erresistentzia baxua du, fluxu handiko, diametro handiko eszenatokietarako egokia.
Baloi motako balbula nukleoa: baloiaren auto-pisu edo udaberriaren bidez zigiluak egitura sinplea eta erantzun azkarra ditu.
Materiala: gehienbat higadura erresistenteak diren metalez egina (adibidez, letoizko burdina, burdina duktile), zehaztasun handiko eszenatoki batzuek ingeniaritza plastikoak erabiltzen dituzte (hala nola polytetrafluoroetilenoa) zigilatzeko errendimendua hobetzeko.
3. Aireko konpresorearen itzulera gabeko balbularen osagaiak zigilatzea
FUNTZIOA: Aterpea bermatzen du balbula-nukleoa balbula eserlekuarekin harremanetan dagoenean, ihesak saihesteko.
Material arruntak:
Nitrile Butadiene Kautxua (NBR): Olioaren erresistentzia ona, aire konpresore ohiko sistemetarako egokia.
Fluororubber (FKM): tenperatura altuak eta korrosio kimikoa erresistentea, tenperatura altuko edo ingurune ertain berezietarako egokia.
Metalezko zigilatzeko azalera: zehaztasun metalikoko kontaktu gainazalen bidez zigilatzea lortzen du, presio handiko, tenperatura handiko baldintzetarako egokiak.
4. Aire-konpresorearen itzulera gabeko balbula-muntaketa
Funtzioa: errebote indarra eskaintzea balbularen nukleoa ongi atxikitzeko balbula eserlekura ez egoteko, zigilatzea lortuz.
Ezaugarriak: Udaberriko elastikotasunak sistemaren funtzionamendu-presioarekin bat egin behar du. Elastikotasun gehiegi aire fluxuen erresistentzia areagotuko du.
Materiala: normalean altzairu herdoilgaitzez egina, herdoilak eta porrota ingurune heze edo koipetsuetan saihesteko.
5. Aire-konpresorearen itzulera gabeko balbularen balbula
Funtzioa: balbula nukleoarekin zigilatzeko bikote bat osatzen du, alderantzizko aire-fluxua ekiditeko harremanetarako azalera.
Ezaugarriak: gainazala zehatz-mehatz mekanizatu behar da (leuntzea adibidez) balbularen muina egokia dela ziurtatzeko, balbulen eserleku batzuk mantentze errazak ordezkatu daitezke.

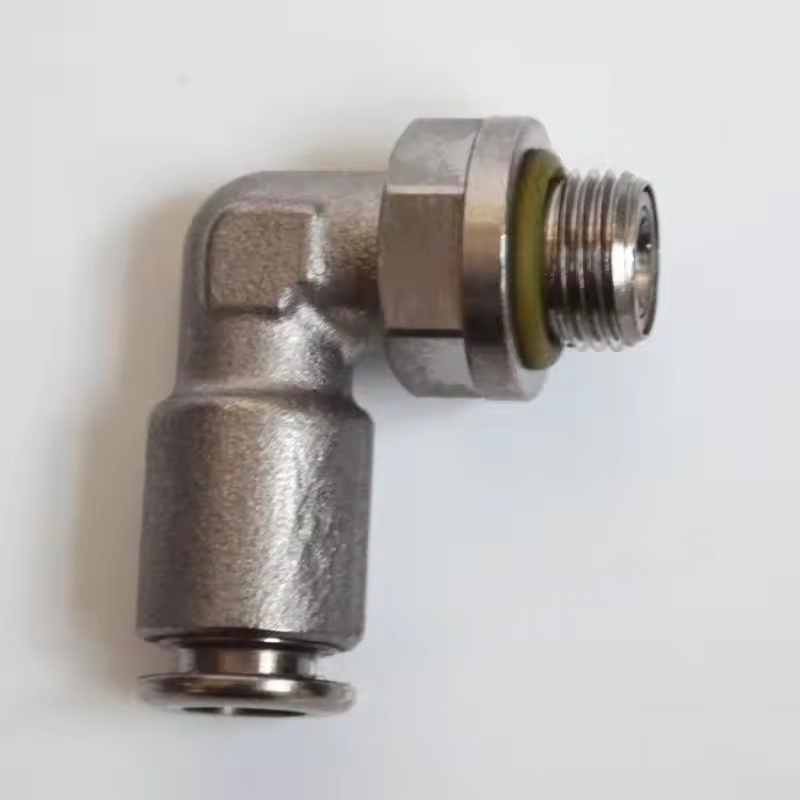

6. Aire-konpresorearen itzulera ez-balbularen konexio interfazeak
Funtzioa: Air Compressor ihes-portua beheko kanalizazioekin lotzen du (hala nola, biltegiratze-deposituak, lehorgailuak, etab.).
Forma arruntak:
Gaikako interfazeak (barneko haria / kanpoko haria): G haria, npt haria, diametro txikientzako egokia (≤dn50).
Flange interfazeak: diametro handiko kanalizazioetarako egokia, konexio irmoa eta zigilatze sendoa eskainiz.
Soldadura interfazeak: presio handiko, bibrazio handiko eszenatokietarako egokia, soldadura instalazio profesionala behar duena.
Aire-konpresorearen itzulera ez-balbularen muntaketa oinarrizko funtzioak
Saihestu atzeraflow: airea konprimitua biltegiratze deposituan saihesteko aireko konpresorearen unitate nagusira itzultzea gelditzen denean, unitate nagusiaren alderantzizko biraketa saihestea edo olio lubrifikatzea zilindroan bultzatzea.
Sistema babestu: saihesteko ur kondentsatuaren edo ezpurutasunak behera downstream ekipamenduetatik (hala nola lehorgailuak, iragazkiak) aireko konpresorearengana itzultzea, porrot egiteko arriskua murriztuz.
Sistemaren presioa mantentzea: itzali ondoren biltegiratze deposituaren presioaren egonkortasuna bermatzen du, aire konpresorea maiz abiaraztea saihestuz.
