Atlas Copco-ren olio gabeko konpresoreen kontrol-balbularen muntaketa eta funtzio nagusiak
Norabide bakarreko fluxuaren kontrola: konprimitutako aire konprimitua biltegiratze depositua edo beherako sistematik soilik isurtzea ahalbidetzen du, airea konpresorearen unitatera isurtzea saihesteko eta errotorearen, zilindro eta beste oinarrizko osagaietan kalteak saihesteko olioa lubrifikatzeko (baldin bada) edo ura kondentsatuaren ondorioz.
Oliorik gabeko bateragarritasuna: elikagaien kalifikazioa edo medikuntza-zigilatzeko materialak (adibidez, EPDM, PTFE) erabiltzea, petrolio gabeko konpresio inguruneekin bateragarria da, zigilatzeko osagaien zahartzeagatik aire konprimituaren kutsadura saihestuz.
Presioaren egokitzapena: ereduaren arabera, lan-presioa normalean 0-10bar (motako estandarra) edo 0-40bar (presio handiko mota) da, diseinatutako presio-barrutian zigilatze fidagarria ziurtatuz.

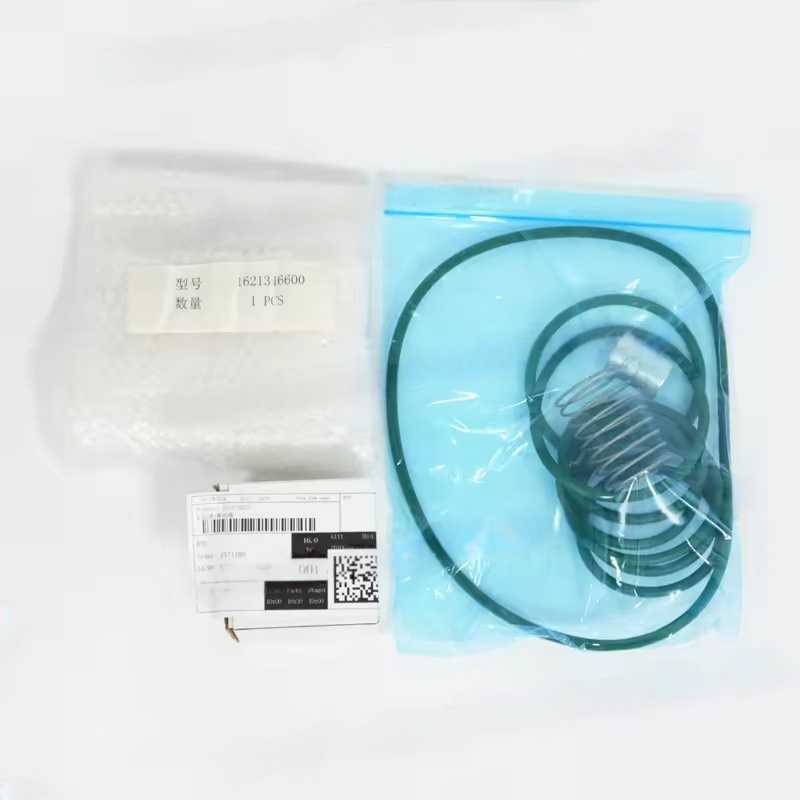

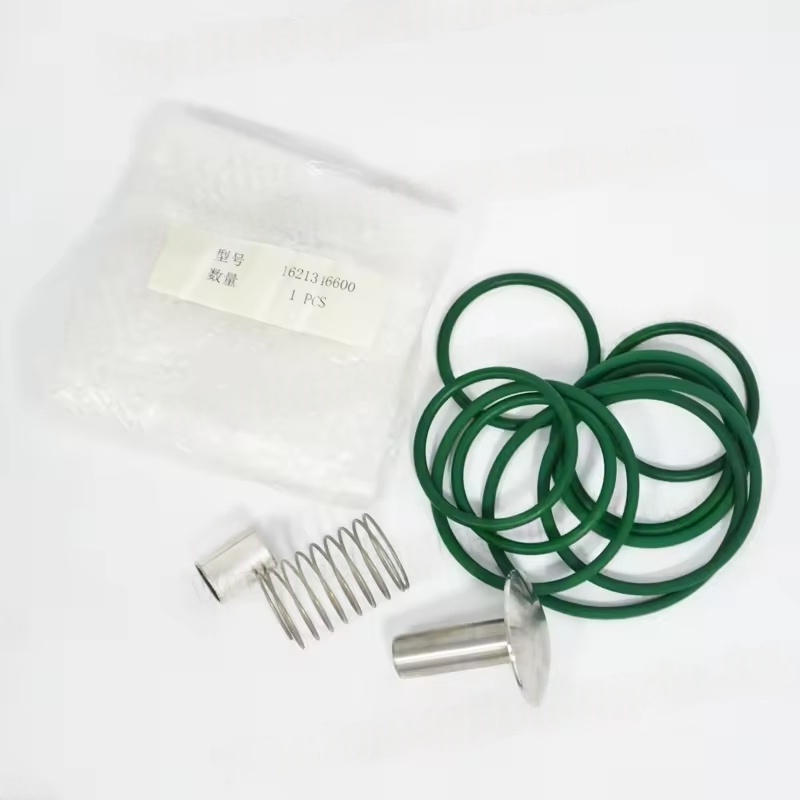

Osagai tipikoak
Egiaztatu balbula gorputza (normalean aluminiozko aleazioarekin edo altzairu herdoilgaitzez, korrosioarekiko erresistentzian)
Balbula muina (egitura gidariarekin, funtzionamendu zehatza bermatuz)
Udaberria (Amaiera indarra eskainiz, irekiera presioa kontrolatzea)
Gasket / o-eraztuna zigilatzea (petroliorik gabeko material bereziak, tenperatura erresistenteak - 20 ~ 120 ℃)
Instalazio brida edo hariztatutako interfazea (ereduaren arabera, G-haria edo brida konexioaren arabera)
Eredu aplikagarriak eta ordezko neurriak
Eredua bat datorrena:
Oliorik gabeko makina txikiak (GA 3-7 Vsd + oliorik gabekoak) normalean, kontrol-balbula trinkoak erabiltzen dituzte hariztutako konexioekin
Oliorik gabeko torloju konpresore handiak (adibidez, ZR 160-315), batez ere, Bride-Mota Check Balbula-batzarrak dira Buffer Design-ekin
Jatorrizko ekipamendu fabrikatzailearen zati bat kontsultatu behar da makina-ereduan oinarrituta (hala nola, Zt15, ZD75, etab.) Eta serieko zenbakia, tamaina edo presio desorekak saihesteko
Hutsegiteen eragina:
Txeke-balbularen huts egiteak sistemaren presio bizkorra izan dezake itzali ondoren, konpresorearen gehiegizko karga abiaraztean, unitate nagusiaren alderantzizko biraketa (batez ere maiztasun aldakorreko ereduetarako), beherako airearen kutsadura eta abar. Ordezkapena behar da.
Zati jakin baterako, konpresorearen eredu osoa (ZR250 VSD FF bezalako eredua) eta produkzio-balbula-balbula markatzeko zenbakia eta instalazioaren eskuliburu zehatza kontsultatzeko gomendatzen da
