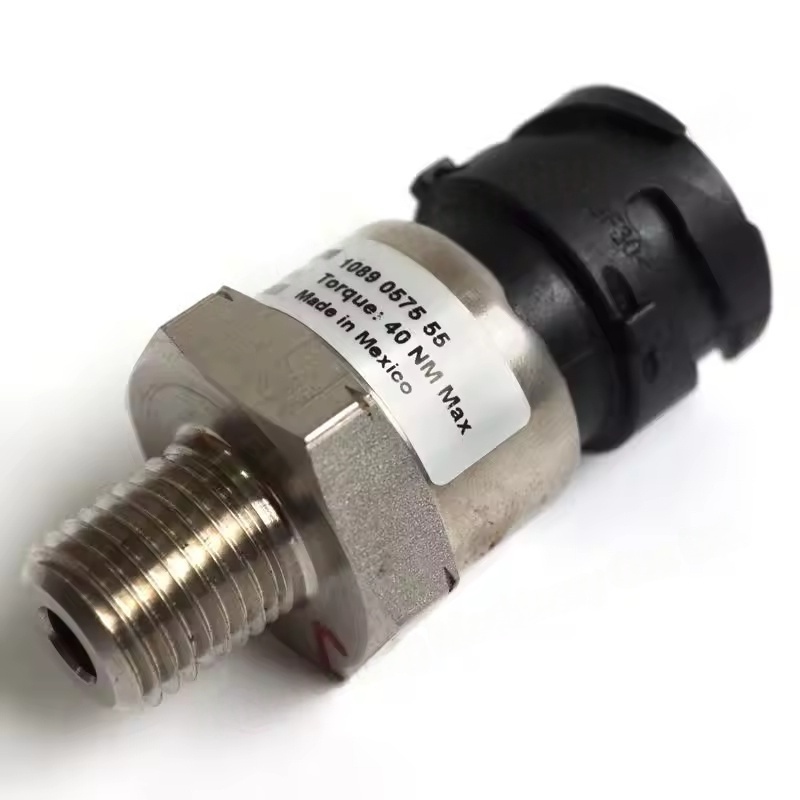

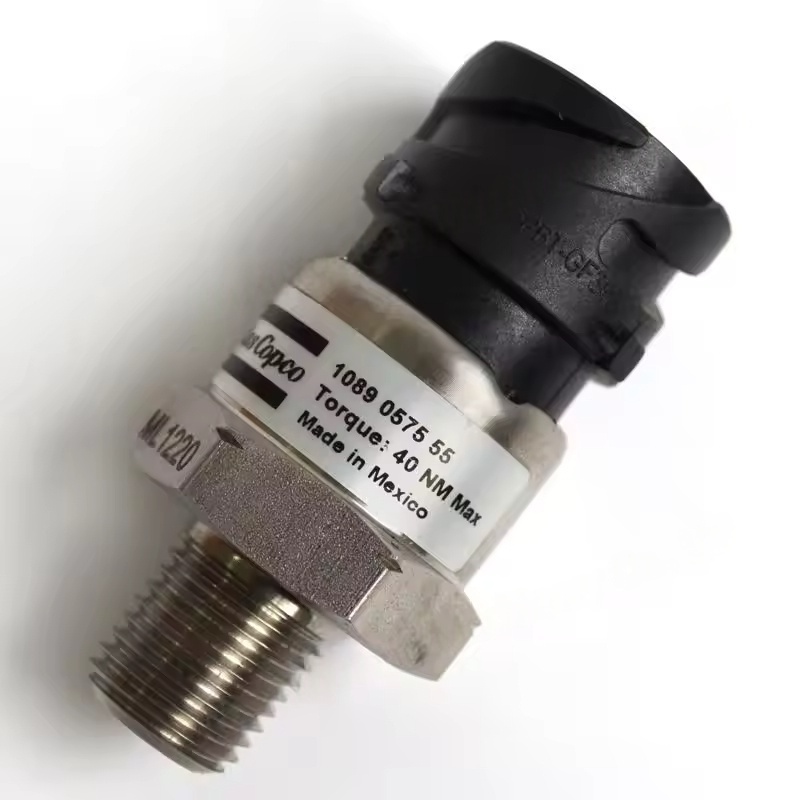

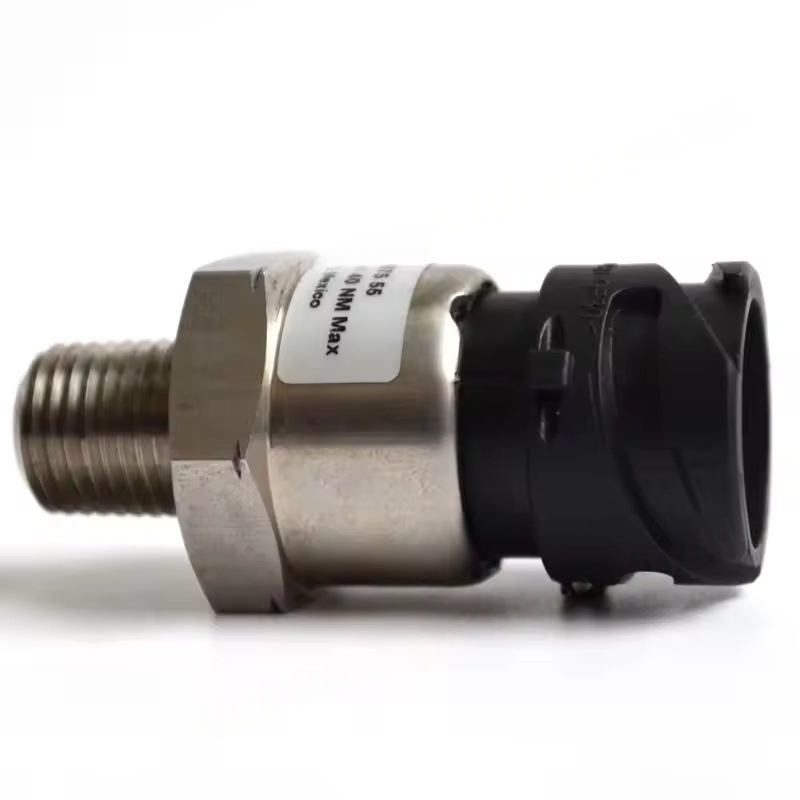

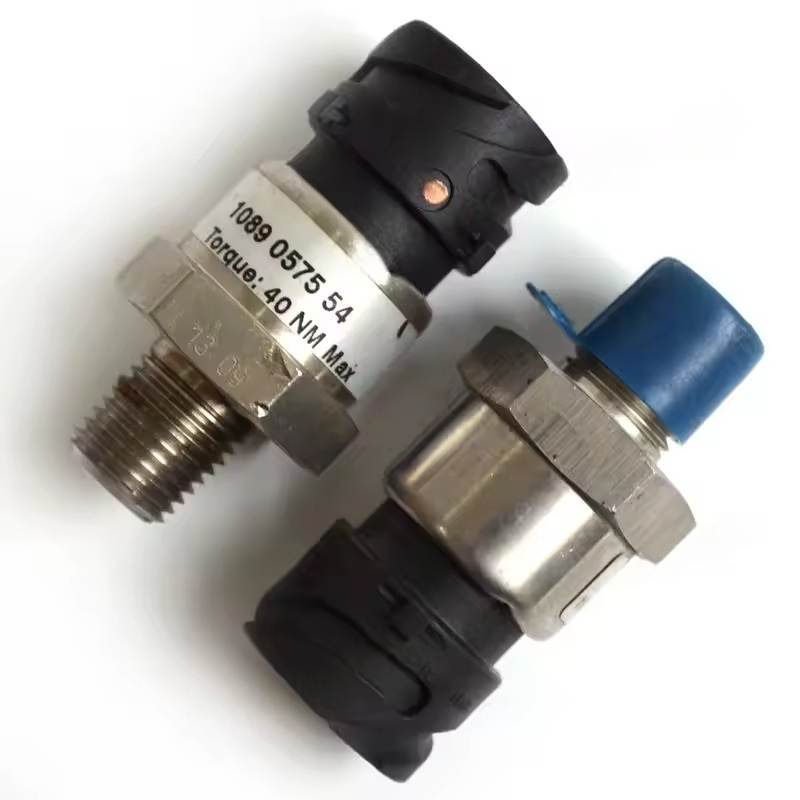

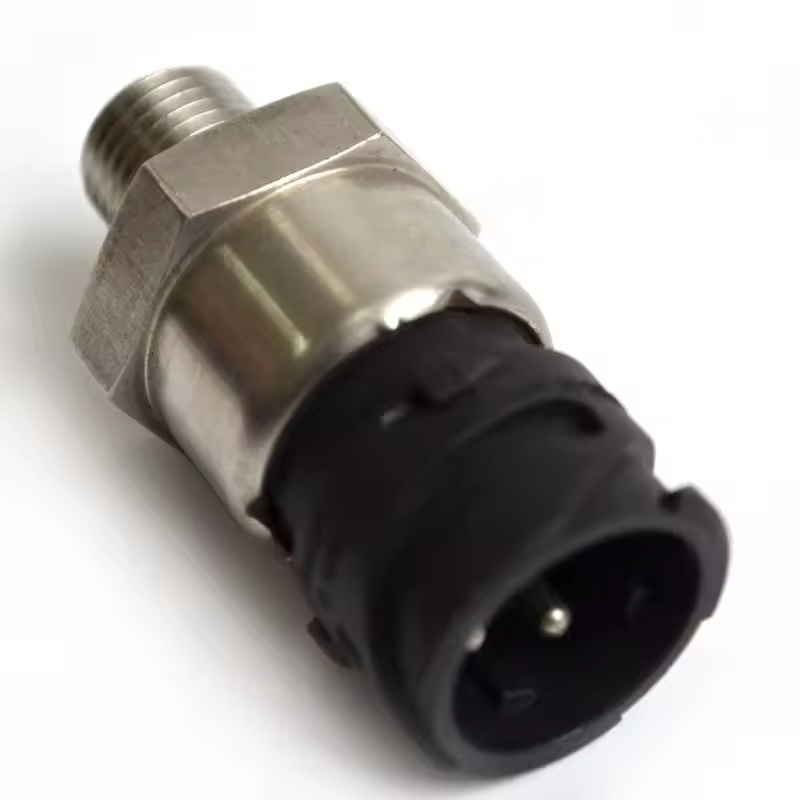

Atlas Copco Torloju Aire Konpresorea Presio Sentsore espezializatua
1. Core funtzioak eta rolak
Presioaren jarraipena eta iritzia: denbora errealean presioaren balioak detektatzea aire konpresorearen zati desberdinetan (0-16bar, 0-25bar, etab., Ohiko barrutiak), kontrol-sistemaren datu-oinarriak hornitzeko, ezarritako presio-barrutian eragiketa egonkorra bermatzeko.
Segurtasunaren babesa: presioak segurtasun atalasea gainditzen duenean (hala nola, gainpresiboa), kontroladoreari seinalea bidaltzen dio, itzaltzea edo deskargatzeko babesa piztea, ekipoen kalteak saihesteko gainpresioaren ondorioz.
Kontrol adimenduna: PLC kontrol sistemarekin lankidetzan aritzen da kargatzeko / deskargatzeko, maiztasunen doikuntza eta bestelako funtzioak lortzeko. Adibidez, kanalizazio-presioa goiko mugara iristen denean, sentsorearen seinaleak konpresorea deskargatzeko asmatzen du; Presioa beheko mugara jaisten denean, kargatzen du kargatzen, horrela energia aurrezten eta kontsumoa murriztea.
2. Eredu eta zehaztapen aplikagarriak

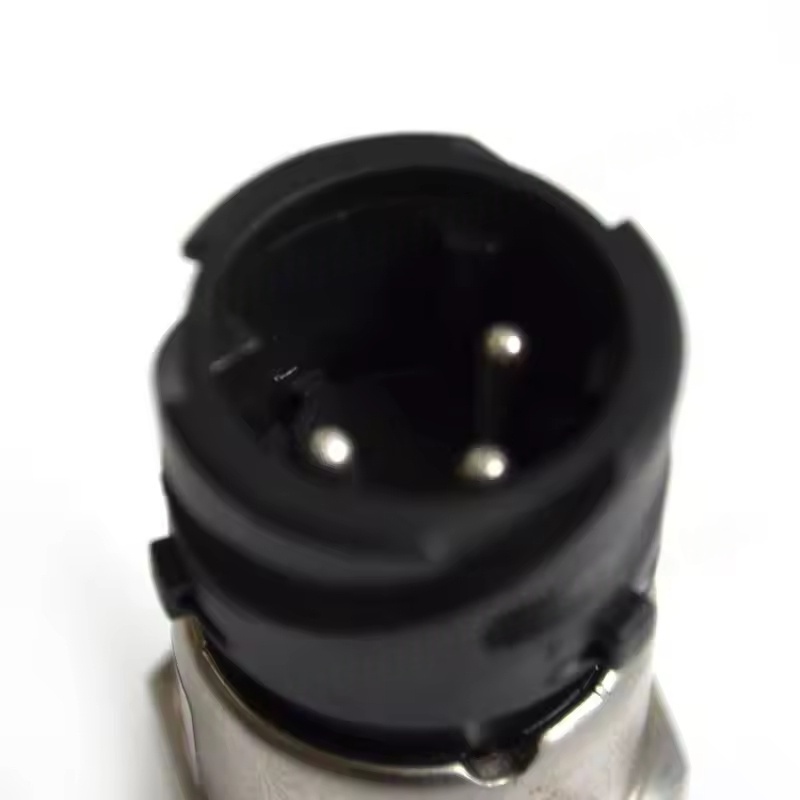

Aplikatzeko seriea: GA, ZR, ZT, GHS eta Torloju Aire Konpresorearen beste serie bat erabiltzen da. Eredu ezberdinak instalazio dimentsio desberdinetan, interfaze moten (G1 / 4 hariztatutako interfaze, M12 eta abar) eta seinaleen irteera metodoak daude.
Seinale mota: Irteerako seinale arruntak 4-20mA eguneko seinalea dira (distantzia luzeko transmisiorako egokia) edo 0-10v tentsioko seinalea. Sentsore adimendun batzuek modbus eta komunikazio digitaleko beste protokolo batzuk onartzen dituzte.
Neurketa-euskarria: aire konprimituaren, olio-gasaren nahasketetarako eta abarretarako diseinatuta, etxebizitza eta sentsazio elementuak diseinatuta daude, petrolioarekiko erresistenteak, tenperatura erresistenteak diren materialak (adibidez, altzairu herdoilgaitza 316l), konpresorearen barruan dagoen petrolio lainoa eta tenperatura ingurura egokituz (-20 ~ 85 ℃).
3. Akats arruntak eta ordezko agertokiak
Akatsak manifestazioak:
Presio bistaratze anormal (esaterako, balioa, ez da seinalerik, ez da benetako presioarekin bistaratzeko balio inkoherentea).
Aireko konpresorea maiz kargatzea / deskargatzea, ezarritako presioaren edo ustekabeko itzaltzera iristea.
Sentsorearen kable solteak, interfazearen ihesak edo maskorrak kalteak.
Ordezkapenaren denbora: sentsoreak goiko akatsak erakusten ditu eta kableatu edo kanalizazio gaiak baztertu egin dira, berehala ordezkatu behar da; Gomendagarria da aldizka (normalean 1-2 urte) kalibratzea eta zehaztasuna kalibrazioaren ondoren nahikoa ez bada.
4. Ordezko eta instalaziorako aholkuak
Instalazioaren aurretik prestatzea:
Itxi makina eta askatu sistemaren presioa, ebaki hornidura, segurtasuna bermatuz.
Konfirmatu sentsore eredu berria jatorrizko atalarekin bat datorrela (ikusi ekipoen eskuliburua edo zati zaharreko zenbakia) eta egiaztatu interfazearen hariak, zigilatzeko eraztunak osoak direla.
Ordezko urratsak:
Kendu sentsore zaharraren kableatzeko terminalak (grabatu kableatu sekuentzia kableatu akatsak saihesteko).
Erabili giltza sentsore zaharra desaktibatzeko, instalazioaren interfazearen zigilatzeko azalera garbitzeko, egiaztatu hondakinak edo kalteak.
Itzul itzazu sentsore berriaren zigilatze-haria zintarekin (edo erabili bat datozen zigilatzeko eraztuna), estutu zehaztutako momentuan (normalean 15-25n · m), ez da ihesik ziurtatu.
Konektatu seinale lerroak jatorrizko kableen sekuentzian, konexio irmoa eta isolamendu ona bermatuz.
Arazketa eta ikuskapena:
Makina hasi ondoren, behatu kontroladoreak erakusten duen presio-balioa koherentea den ala ez benetako presioarekin (konparatu presio zabalarekin).
Probatu aireko konpresorearen karga / deskargatzeko prozesua presioaren kontrol logika normala eta alarma anormalik ez berresteko.
