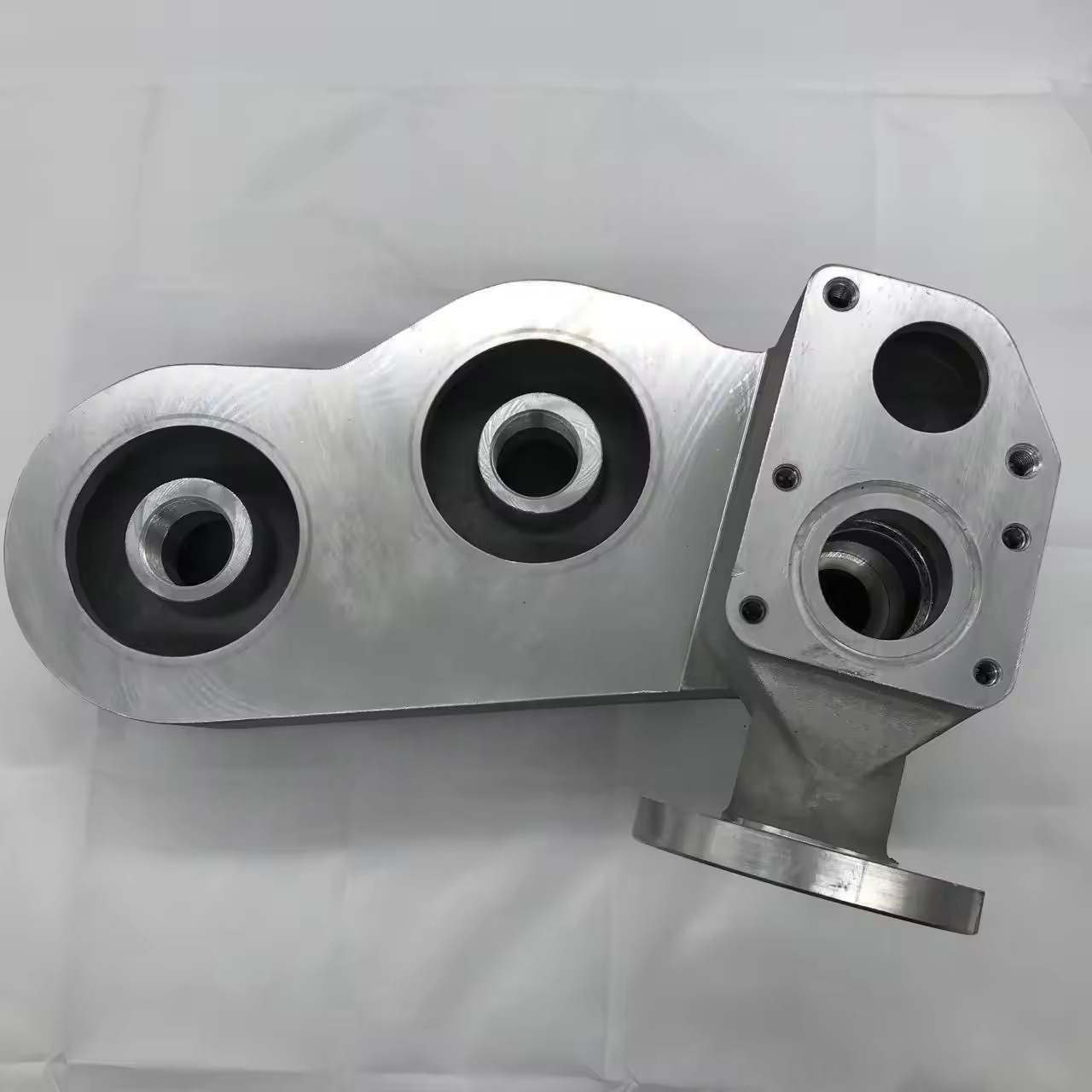

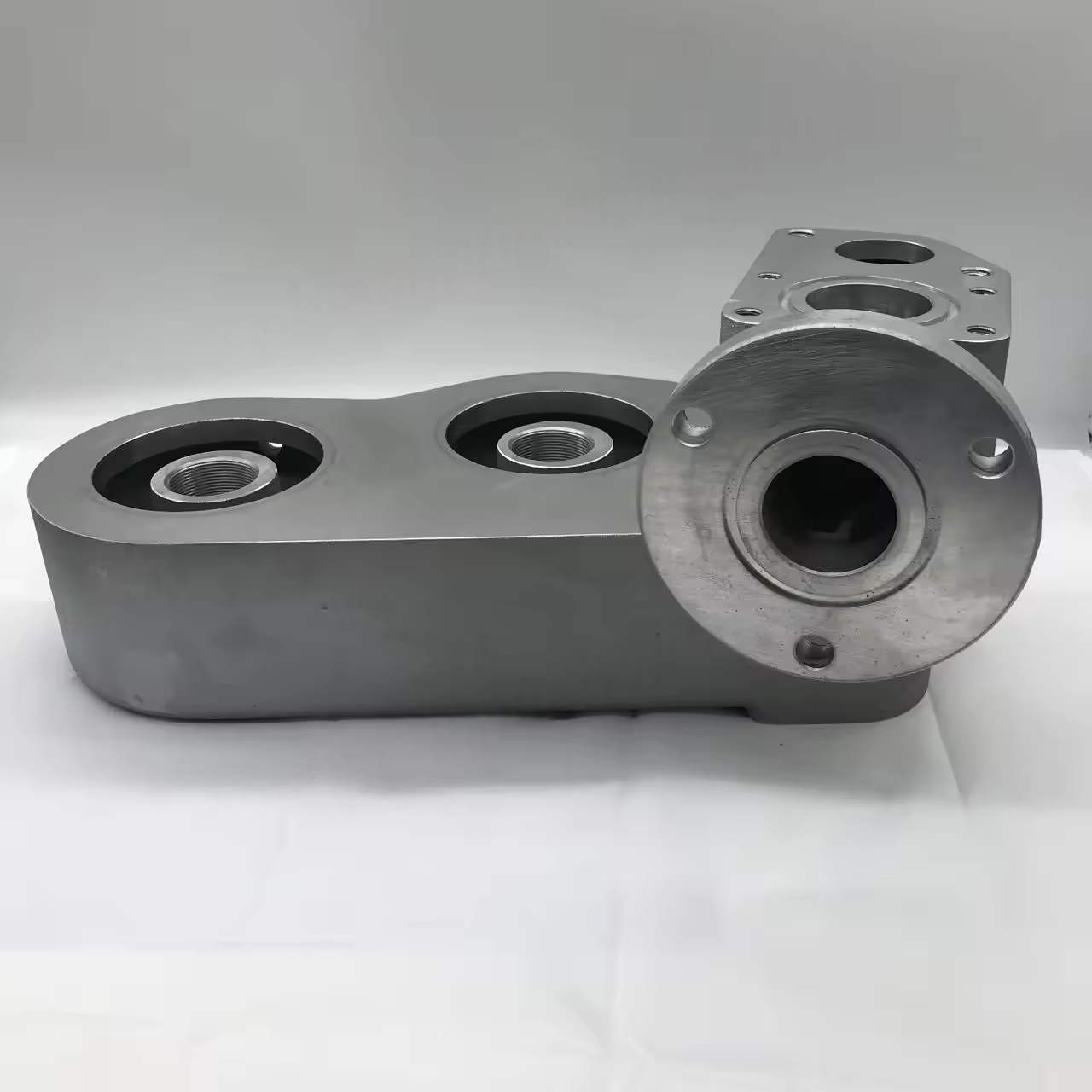

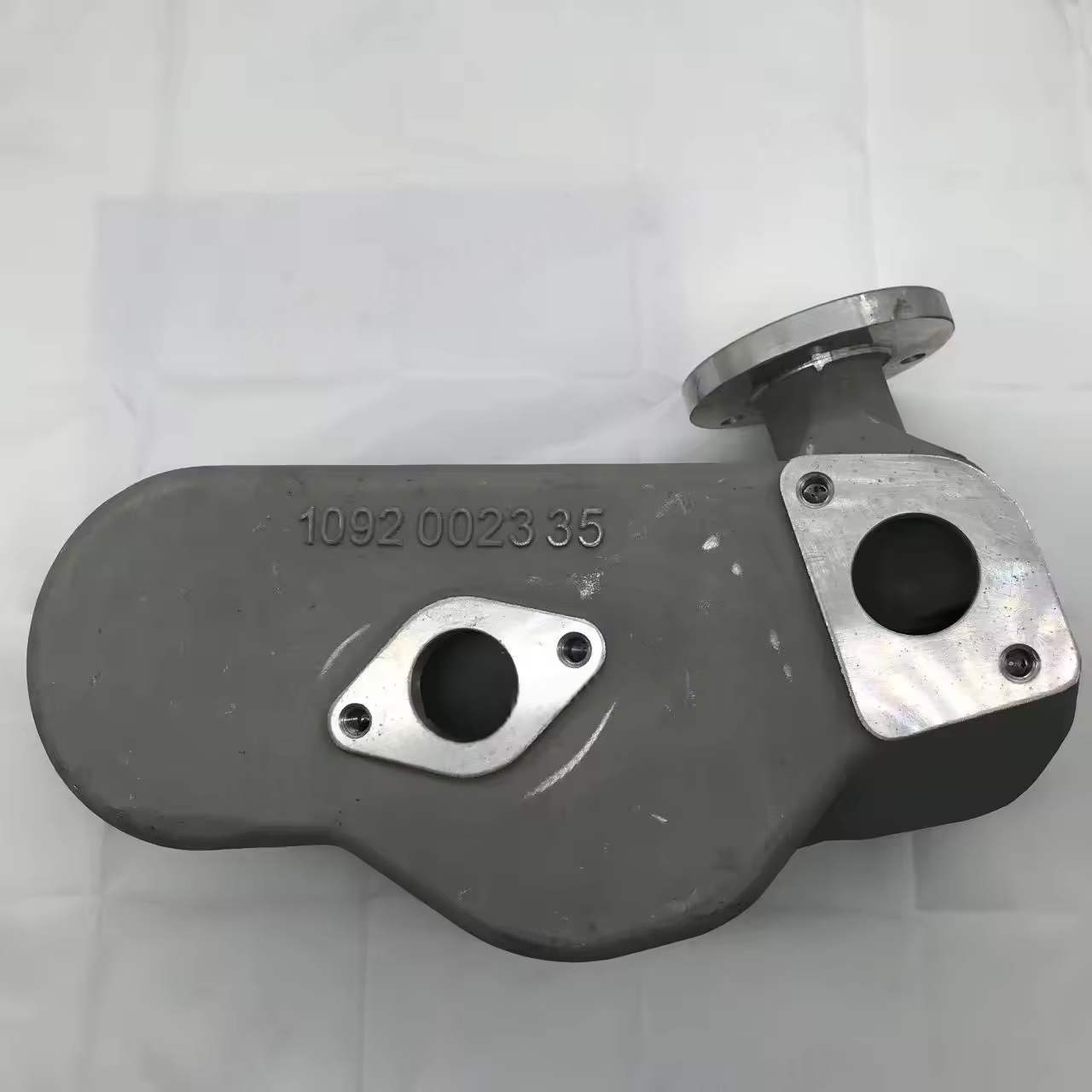

1092002335 Atlas Copco Air Compressor olio iragazkia Jatorrizkoa

I. Atlas Copco Air Compressor olio iragazkiaren funtzio nagusiak

Egiturazko laguntza: iragazkiaren elementua konpondu eta iragazki-ganbera zigilatua osatu zuen, olio lubrifikatzailea iragazki elementuaren bidez soilik iragazi daitekeela ziurtatzeko.

Presioaren errodamendua: olio zirkulazioko sistema lubrifikatzailearen lan-presioari eutsi ahal zaio (normalean 0,4 - 1,0 MPA), maskorra pitzaduratik pitzaduraren ondorioz, olio-presio gehiegi dela eta.

Olio-fluxuaren orientazioa: barruko fluxuen kanalaren diseinuan, petrolioa gidatzen du iragazki elementua modu berdinean sartzeko, zirkuitu laburrak edo fluxu irregularrak saihesteko eta iragazteko eraginkortasuna bermatuz.

Zigilatzeko babesa: amaierako estalkiarekin edo osagaiak konektatzeko konbinatuta zigilua osatzeko, petrolioaren iragazgaitzetik petrolioa kutsatu ez dadin.

II. Atlas Copco Air Compressor olio iragazkiaren materialak eta fabrikazioa

Material arruntak

Gehienetan burdina (adibidez, HT200) edo aluminiozko aleazioa erabiltzen dute: burdina bota du indarra eta kostu baxua, presio handiko baldintzetarako egokia; Aluminiozko aleazioa arina da eta beroaren xahutzea da, gehienetan konpresore txikietan eta ertaineko konpresoreetan erabiltzen dena.

Goi-mailako modelo batzuek ingeniaritza plastikoak (nylon indartua) erabiltzen dituzte: korrosioarekiko erresistentzia sendoa, baina presio baxuko sistemetan soilik aplikagarria da (≤ 0,6 MPA). Fabrikazio prozesua

Burdinosteko etxebizitza: harea galdaketa edo doitasun galdaketa egiten da, eta barruko horma zigilatzeko gainazalaren zehaztasuna bermatzeko mekanizatuta dago.

Aluminiozko aleazio etxebizitza: gehienbat casting-ek osatzen dute, eta gainazala korrosioarekiko erresistentzia hobetzeko anodizazioarekin tratatzen da.

Gako zatiak (esaterako, zigilatzeko azalera eta hariztatutako interfazeak) behar bezala mekanizatu behar dira, egoki tolerantzia ziurtatzeko (normalean IT7-IT9 kalifikazioa).

III. Atlas Copco Air Compressor olio iragazkia Etxebizitza egituraren diseinua

Sarrerako eta irteerako interfazeak

Normalean hariztutako konexioak dira (G1 / 2, G3 / 4) edo Bride konexioak, eta interfazearen norabidea unitatearen (erradiala edo axiala) kanalizazioaren diseinuaren arabera diseinatu da, eta interferentzia egokiak edo o-eraztun zirrikituak ematen dira zigilatzea lortzeko.

Iragazkiaren elementuaren instalazio egitura

Barneko kokapen-pinak edo snap finkatzaileak erabiltzen dira iragazkiaren elementuaren instalazio zehatza eta etxebizitza zigilatzeko azalerarekin lerrokatzeko.

Diseinu batzuek iturriak edo estalkiak gordetzen dituzte iragazki-elementua konprimitzeko, olioaren presioaren shock-en solteak saihesteko.

Bypass-eko balbula integrala

Etxebizitza gehienak saihesbidearen balbulen instalazio zuloetarako erreserbatuta daude, eta udaberriko bypass balbula (Presio irekiera 0,3-0,5 MPA) barnean instalatuta dago, presioaren diferentziako kanalarekin iragazkiaren elementuaren sarrera eta irteerarekin.

Indar diseinua

Etxebizitzaren hormaren lodiera lan-presioaren arabera kalkulatzen da (normalean 3-8 mm) eta txoko biribilak ertzetan erabiltzen dira estresaren kontzentrazioa ekiditeko.

Presio handiko modeloek proba hidraulikoa jasan behar dute (1,5 aldiz laneko presioa, presioa mantenduz 30 minutuz ihes egin gabe).

IV. Arazo arruntak eta Atlas Copco Air Compressor olio iragazkiaren etxebizitza

Ihastra

Arrazoiak: gainazaleko marradurak, o-eraztun zahartzea, hariztutako hariztapena edo etxebizitza deformazioa.

Tratamendua: zigilatzeko elementua ordezkatu, zigilatzeko gainazala birsortu, estutu zehaztutako momentuaren arabera; Etxebizitza deformatuta badago, ordezkatu bere osotasunean.

Pitzadurak edo apurketak

Arrazoiak: gainpresioaren eragiketa (hala nola, saihesbidearen balbula porrota), akats materialak, instalazioan indar irregularra (hala nola, kanalizazioan izorratzea).

Tratamendua: berehala gelditu makina eta ordezkatu etxebizitza, ikertu gainpresioaren kausa (sistema blokeoa, segurtasun balbula porrota).

Barneko herdoila

Arrazoiak: epe luzerako lubrifikatzaileen ordezkapenak substantzia azidoen korrosioa ekarriko du, edo herdoilak prebenitzeko tratamendua ez da etxebizitzen barruan egin.

Tratamendua: herdoildutako eremua garbitu, ordezkatu lubrifikatzaile estandar batekin; Zalantzarik gabe, ordezkatu etxebizitza.
