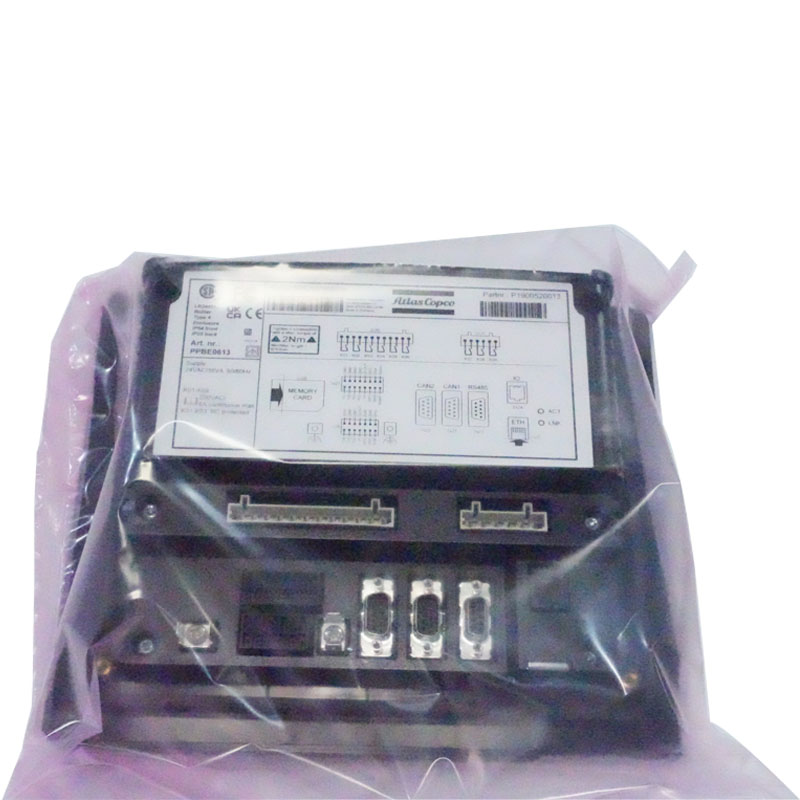

1900520013 Atlas Copco Piezen Konpresorea Kontrolatzailea

I. INGURUMEN EROSIOA

Hautsa eta hezetasun kutsadura

Aire-konpresoreek fabrikako tailerrak, eraikuntza guneetan eta abarretan funtzionatzen dute, ez bada behar bezala babestuta, hautsa, olioa eta hezetasunak kontroladorearen barne osagaiak inbadituko ditu:

Hautsa zirkuituaren gainazalean pilatzen da, osagai zirkuitu laburrak edo bero xahuka eskasa eraginez;

Ingurune heze batean (hezetasun erlatiboa), Zirkuitu-taularen kobrearen paperak oxidatuko du eta soldadurako junturak korrotu egingo dira, batez ere urtaro euritsuetan edo hezetasun handiko eremuetan, seinaleen deriva eta botoiaren akatsak kontrolatzea lortuz.

Kasua aztertzea: 1-2 urtez hautsezitako tailer batean funtzionatzen duen babeslekua, sarritan, erreleboa itsasten eta pantailako flickering saskian bizi da, zirkuituan metatutako hautsa dela eta.

Tenperatura altua eta bibrazio eragina

Kontroladorea unitate nagusitik gertu dagoenean edo bero xahutzeko osagaiak daude eta 50 ºC-tik gorako tenperatura baino gehiago izaten da.

Aireko konpresorearen funtzionamendurako maiztasun handiko bibrazioak kontrolatzailearen barruan kableatu solteak eragingo ditu eta solideko junturen barnean, batez ere finkatuta ez dagoenean, energia hornidurarako harreman txarra eta eteneko sentsore seinaleak sor ditzake.

II. Zirkuitu anormalak eta botere arazoak

Tentsioaren gorabeherak eta gainkargak

Fabrikako energia-sareak karga konplexuak ditu (hala nola soldadura makinak, motor-geldialdi handiak), bat-bateko tentsioko igoerak edo berehalako tentsio handiko igoerak eragin ditzakeena:

Behe-tentsioak (tentsio baxuaren azpitik% 15) ez du hornidura nahikoa kontrolagailu CPU, Programaren funtzionamenduan nahastea eta datuen galera;

Tentsio handiko igoerak (tximista grebak, energia-sarea), potentzia moduluaren eta tentsio egonkortzeko txip bidez hautsi daiteke, zuzenean zirkuitua erretzen.

Egoteko hornidura edo gorakadaren babes-gailua egonkortutako eszenatokietan, kontroladorearen porrot-tasa% 30 baino gehiago handituko da.

Zirkuitu laburrak eta gainkarga matxurak

Kanpoko lerro zaharrak eta sentsore kableatu okerrak (esaterako, 220V energia hornidura 5V seinale terminal batera konektatzea) kontroladorearen zirkuitua zirkuitu laburrean eragin dezake, fusibleak edo nukleo txipak erretzea;

Aktore elementuak (solenoide balbulak, erreleboak esaterako, erreleboak) gainkargak, alderantzizko indarrak kontroladorearen irteerako portuaren bidez apurtu ahal izango dira, kontrol seinaleen porrota eragin dezake.

III. Osagaien zahartzea eta kalitate akatsak

Oinarrizko osagaien zahartze naturala

3-5 urte erabili ondoren, kontroladorearen kondentsadore elektrolitikoa (ardura eta egonkortzea) kontroladorean lehortu egingo da pixkanaka, bere ahalmena gutxitu egingo da, eta ondorioz, potentzia hornidura handitu eta CPU berrezarri da;

Maiz aktibatuta dauden kontaktuak (maiz hasten direnak eta aire konpresoreak gelditzen direnak, esaterako, kasualitate okerrak bihurtuko dira arku erretzeagatik, "agindutako komando gisa, baina ez da ekintzarik gabeko ekintzarik" (kargatzeko / deskargatzeko ezintasuna).

Diseinua edo fabrikazio akatsak

Prezio baxuko kontrolagailuek beheko osagaiak (esaterako, gezurrezko kondentsadoreak, patata frijituak) edo zentzuzko zirkuitu gabeko diseinuak izan ditzakete (hala nola, bero-xahutzeko diseinu eskasa, babes-zirkuituak falta dira), erabilera arruntean zehar porrot egiteak ere;

Bateragarritasun gaiak: hirugarrenen kontrolatzaile batzuk ez datoz bat aire konpresore sentsoreekin eta eragingailuekin, eta programaren kraskadurak eragin ditzake epe luzerako funtzionamenduaren ondoren seinale gatazkak direla eta.

IV. Erabilera okerra eta mantentze-lanak

Parametroen ezarpen okerrak eta akats operatiboak

Profesionalek kontroladoreen parametroak ausaz aldatzen dituzte (gainkargaren babesaren atalasea, presioaren goiko eta beheko mugak) kontrolatzaileak babes-funtzioa galtzea eragin dezake, edo baita barneko programaren nahastea ere gatazka logikoengatik;

Indarrez ixteko (itzaltze prozedura normala ez jarraitzea) kontroladorearen gordetako datuak kaltetu ditzakete, programa abiaraztean kargatu ezin izana.

Kableatu eta sentsoreen akatsak porrota osagaien kalteak eragin ditzakete

Sentsoreak (presio-sentsoreak, tenperatura zundak) zirkuitu laburrak edo adina direnean, kontrolatzaileak ez badu gainbegiratzeko babes-zirkuitua, seinalea eskuratzeko modulua erretzeko baliteke;

Kable bidezko kable okerrak (adibidez, motorren kableak kontrolatzailearen seinale terminaletara konektatzea) zuzenean tentsio handiko intrusioa eragingo du, osagai elektriko ahulak erretzea.

Garbiketa eta ikuskapen erregularik eza

Denbora luzez hautsa eta olio orbanak garbitzean, denbora luzez bero-xahutzeko zuloak estutu egingo dira, gehiegizko barneko tenperatura eraginez;

Kableatu terminalek aldizka ikuskatuz gero, haria solteak txinpartak eragin ditzakete, eta horrek terminal blokea edo zirkuitua kaltetu ditzake.
