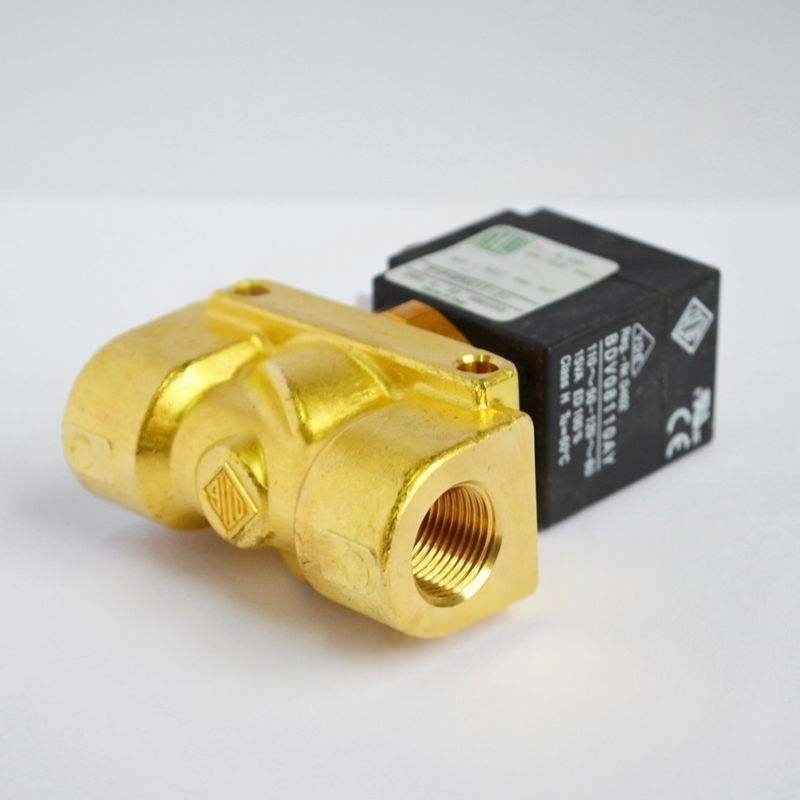

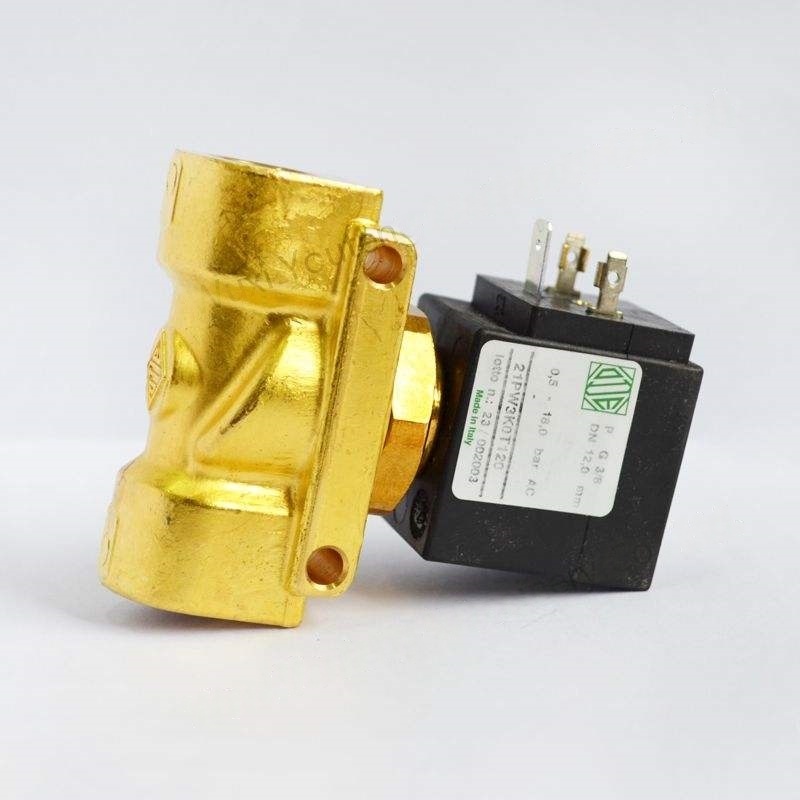

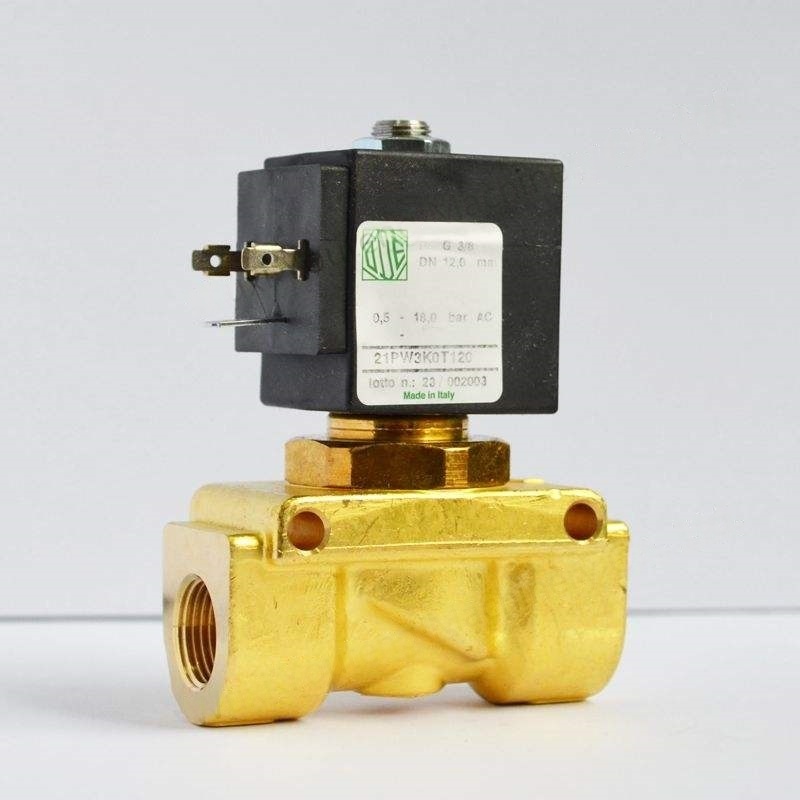

Atlas Copco Inverter Solenoid Balve GA37VSD Metal 1089058009 industria-konpresoreentzako

Funtzio eta helburu nagusiak

Presioaren erregulazio dinamikoa

Maiztasun aldakorreko airearen konpresoreak denbora errealean doitzen du denbora errealean, gas kontsumitzailearen eskariaren arabera, eta maiztasun aldakorreko balbulak kontrol-sistemaren seinaleak sinkronikoki erantzuten du. Sarrerako bolumena (sarrerako balbula irekitzeko maila kontrolatzea) eta itzultzeko olioaren bolumena erregulatuz, sistemaren presioa beti mantentzen da multzoaren barrutian, karga aldakuntzek eragindako presioaren gorabeherak saihestuz.

Kargatzen / deskargatzeko aldatzea

Gasak aldatzen direnean, bakartuen balbulak maiztasun aldakorreko kontrolatzailearen argibideak jasotzen ditu eta balbularen egoera azkar aldatzen du:

Kargatzen denean, sarrerako kanala irekitzen da airea konpresio ganberan sartzeko;

Deskargatzerakoan, sarrerako edo aireztapen kanala itxita dago, alferrikako energia kontsumoa murriztuz.

Olio-gasaren bereizketarako kontrol osagarria

Torloju motako maiztasun aldakorreko aire konpresoreetan, olio-gasaren banatzailearen itzulera olio-fluxua kontrolatzeko erabiltzen dira olio-zirkulazio lubrifikatzailearen konpresio prozesuan bat datorrela ziurtatzeko, petrolio gasaren bereizketaren eraginkortasuna hobetuz.

Segurtasun lotura

Presio-sentsoreekin, tenperatura sentsoreekin eta abarrei lotuta, sistemaren gainpresio edo gainditzaileak bezalako baldintza anormalak gertatzen direnean, solenoide balbulak azkar erantzun dezake sarrerarekin edo erliebe-balbula irekitzea ekipoen segurtasuna babesteko.

Egitura eta ezaugarriak

Erantzun azkarra: maiztasun handiko unitate elektromagnetikoa erabiltzea, balbula aldatzeko denbora laburra da (normalean milisegundotan), maiztasun aldakorreko sistemaren abiadura azkar arautzeko baldintzak betetzeko gai da.

Komunikabidearekiko erresistentea: balbularen gorputz materiala batez ere kobrea edo altzairu herdoilgaitza da, eta zigilatze osagaiek olioarekiko erresistentea eta tenperatura erresistentearen gomazkoa erabiltzen dute (nitrile kautxua, fluororubber), olio-gasaren nahasketaren lan-ingurunera egokitzeko gai da aireko konpresorean.

Egokitasuna: Tentsioaren zehaztapenak DC24V dira gehienbat (maiztasun aldakorreko kontroladorearekin bateragarria), interfazearen tamaina Air Compressor ereduaren arabera diseinatuta dago, kanalizazio sistemarekin konexio zigilatua ziurtatzeko.

Potentzia gutxiko kontsumoaren diseinua: batzuek energia aurrezteko bobinak onartzen dituzte energia-kontsumoa murrizteko epe luzeko power-on-ean, maiztasun-sistema aldakorreko energia aurrezteko kontzeptuarekin bat datorrena.

Hutsegite eta mantentze arruntak

Itsatsita edo oker

Arrazoiak: aire konprimituaren olioak eta ezpurutasunak balbula oinarrizko edo balbularen eserlekura atxikitzen dira, balbulak normalean irekitzea edo normalean itxi ez dezan; bobina zahartzea edo kable solteak.

Tratamendua: balbula muina eta balbula eserlekua desmuntatu eta garbitu, ezpurutasunak kendu; Egiaztatu bobinaren erresistentzia-balioa (normalean barruti nominalaren barruan egon behar da), konpondu kableak edo ordezkatu bobina.

Ihastra

Arrazoiak: osagaiak zigilatzea higadura edo adina edo balbula nukleoaren eta balbularen eserlekuaren zigilatze gainazalak urratu egiten dira.

Tratamendua: Ordeztu petrolioarekiko zigilatzeko osagaiak, ehotzeko eta zigilatzeko azalera konpondu (kasu larrietan, balbula gorputza ordezkatu).

Erantzun atzerapena

Arrazoiak: balbularen gorputzean barneko udaberriaren tentsio ezegonkorra edo nekea.

Tratamendua: egiaztatu hornidura-lerroa tentsioak baldintzak betetzen dituela ziurtatzeko; Ordeztu udaberri zaharra.
