Atlas Copco aire konpresoreen ur eta petrolio hodien materiala eta ezaugarriak:
Hozteko ur hodiak:
Gehienetan kobrezko hodiak, altzairuzko hodiak edo elikagaien kalifikazioa PVC hodiak erabiltzen dituzte. Eskala handiko unitate batzuek altzairu herdoilgaitzezko hodiak (304 material) erabiltzen dituzte. Korrosioarekiko erresistentzia dute (uraren kalitatea hozteko egokia) eta eroankortasun termiko ona.
Presioarekiko erresistentzia hozte sistemaren presioarekin bat dator (normalean 1-3 barra). Hormako lodiera hodien diametroaren eta presioaren arabera diseinatu da, haustura saihesteko, uraren presioaren gorabeherak direla eta.

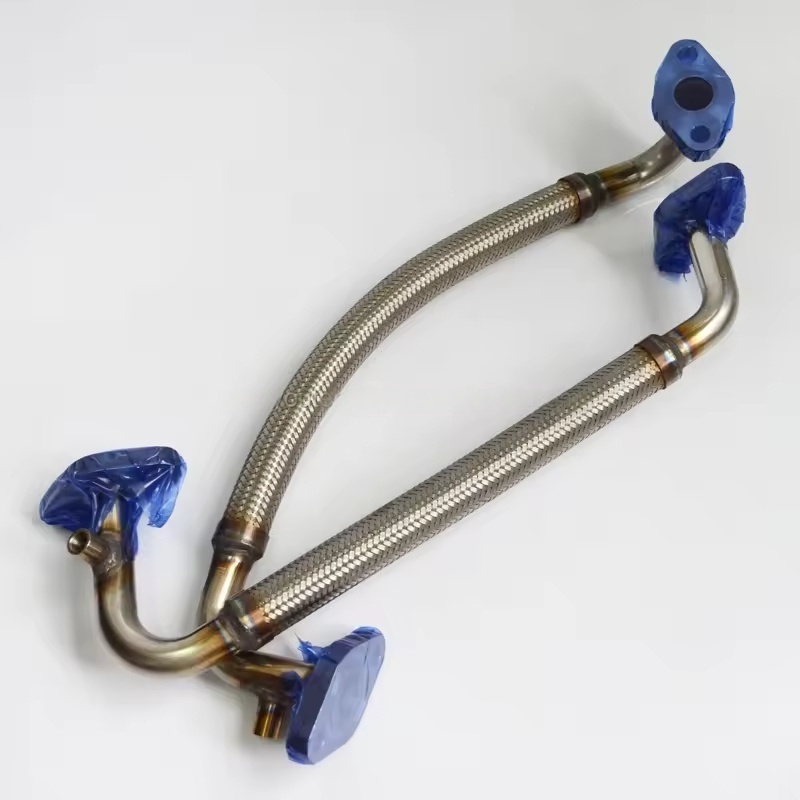

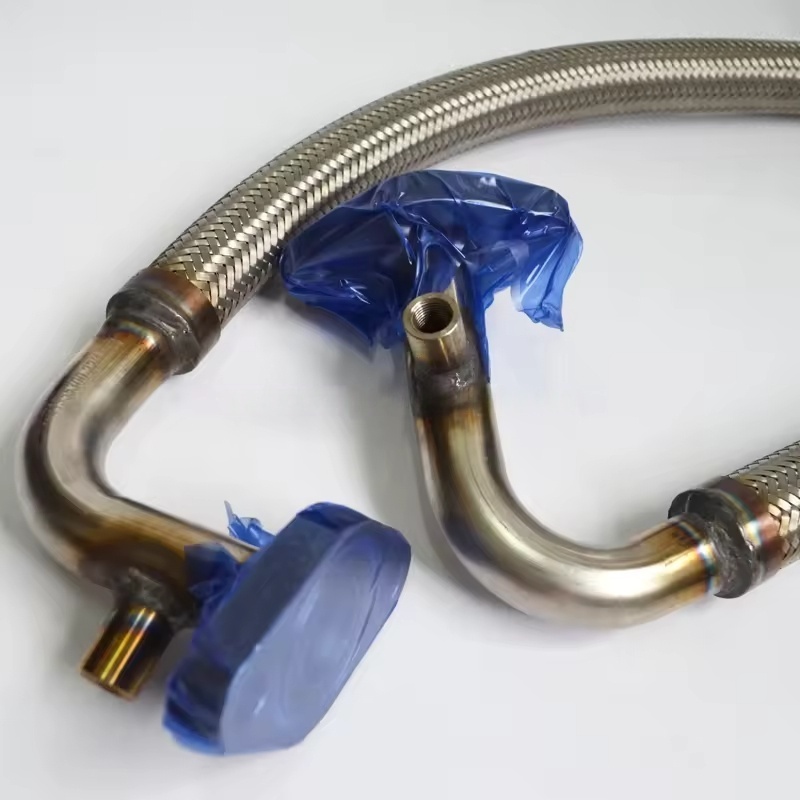

Olio hodiak:

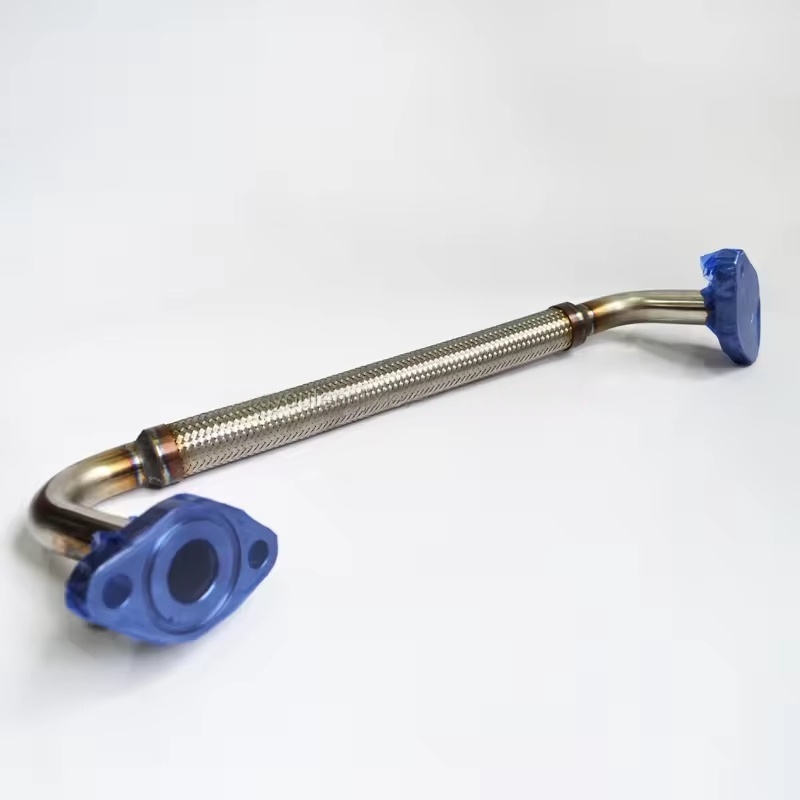

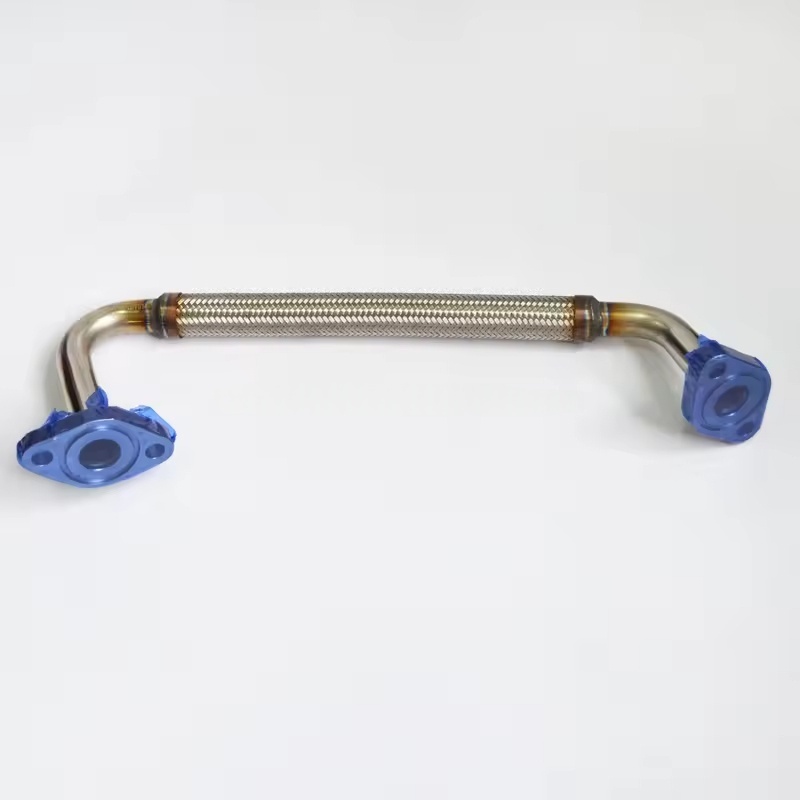

Batez ere, altzairuzko hodiak (karbono altzairua edo altzairu herdoilgaitza), presio handiko gomazko hodiak (ehundutako geruza errefortzuarekin) edo nylonezko hodiekin. Epe luzerako murgiltzeari eutsi behar diote olio lubrifikatzaile eta tenperatura jakin batean (80-120 ℃).
Presio-pipelinaren presioaren erresistentziak presio-baldintzak betetzen ditu (normalean 2-10 barra, eredu eta kokapen desberdinetarako espezifikoa). Kautxuzko hodiek petrolioarekiko erresistentzia izan behar dute (normalean NBR edo FKM materiala barruko geruza gisa).
Zehaztapenak eta bateragarritasuna
Hodien diametroa: fluxu eskakizunen arabera diseinatua. Hozteko ur-hodien diametroa dn10-dn50 (φ12mm, φ16mm, φ16mm, φ25mm, hala nola,), berriz, petrolio hodien diametroa txikiagoa da (φ6mm, φ8mm, φ10mm, φ10mm, etab.). Tamaina espezifikoa ereduaren arabera (GA serie, g seriea, zt serieak) eta kokapenaren arabera zehazten da (unitate nagusiaren olioaren, olioaren freskoaren sarrera eta irteerarako).

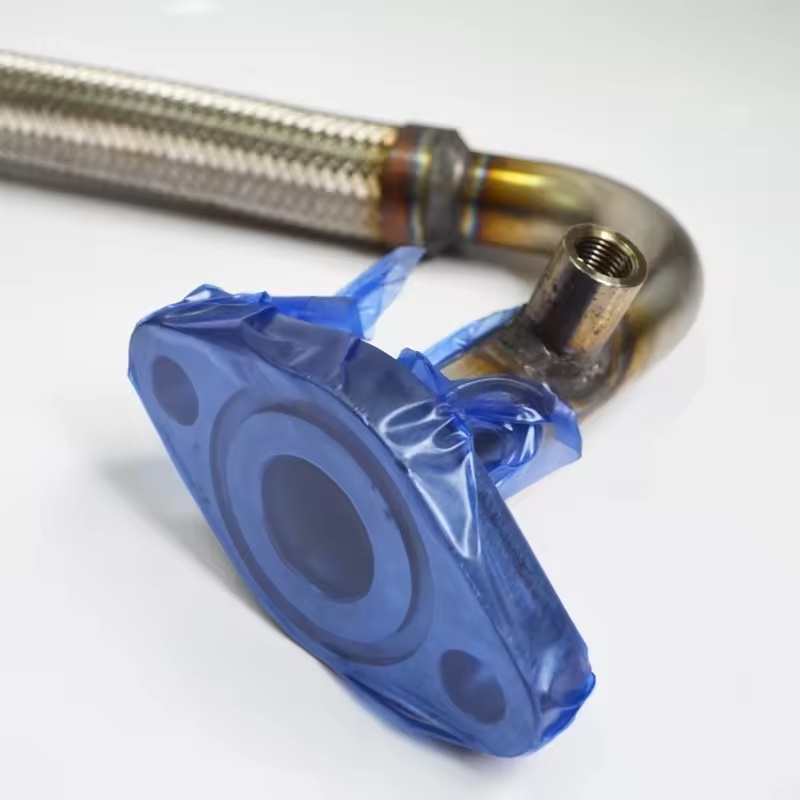

Konexio metodoa: normalean erabiltzen da hariztatutako konexioak (NPT edo G hariak), Bride konexioak (hodien diametro handientzako) edo konektore azkarrak (gomazko hodiak / nylonezko hodiak). Hodien ibilbide batzuk hodien euskarriek finkatzen dituzte interfazearen bibrazio-eragindakoak murrizteko.
Aplikazioen kokapenak:
Hozteko ur-hodiak: ur-hozkailuan banatuta (sarrera eta irteera), tenperatura kontrolatzeko balbulak, hozte-dorreen konexio-hodiak, etab. Hozteko euskarria bero-xahutzea eskatzen duten osagaietara garraiatzeaz arduratzen da (olio bereizgailuak, zilindroko gorputzak, etab.).
Olio hodiak: petrolioaren depositua, olio iragazkia, olio-freskoena, unitate nagusiaren olioa, olioaren zirkulazio bidea osatuz.
Mantentze eta ordezkapen neurriak:
Ohiko ikuskapena: aldizka egiaztatu korrosioa, higadura eta ihesak (batez ere interfaze atalean). Kautxuzko hodiek zahartzea, pitzatzea eta zurrumurruak egiaztatu behar dituzte. Ordeztu modu egokian aurkitutako arazoak.
Ordezko baldintzak:
Ordezkatzerakoan, erabili zehaztapen bereko hodiak jatorrizko (hodien diametroa, materiala, presioaren erresistentzia maila), fluxu eta presioarekin bat datozenak ziurtatzeko.
Metalezko hodiak moztu ondoren, garbitu burrinak sisteman sartzen diren ezpurutasunak ekiditeko; Kautxuzko hodien artikulazioek tinko eutsi behar dute urruntzea ekiditeko.
Hodiaren diseinuak gehiegizko tolesturak edo estresa saihestu behar ditu, eta hodien euskarriak tarteak zentzuzkoa izan behar du bibrazioa eta higadura murrizteko.
Jatorrizko fabrikako zatien abantailak: jatorrizko fabrikako uraren eta petrolio hodien errendimendu materialaren errendimendua guztiz lotuta dago unitateen diseinuarekin, batez ere presio handiko eta tenperatura handiko eremuetan, epe luzeko fidagarritasun operatiboa bermatuz eta ihes-arriskuak murriztuz.
