I. Atlas Copco Air Compressor motorraren xurgatzaile mota eta egitura nagusiak
Instalazio metodoa eta shock-xurgapen printzipioa oinarritzat hartuta, motor kolpearen xurgatzaile arruntak honako hauek dira:

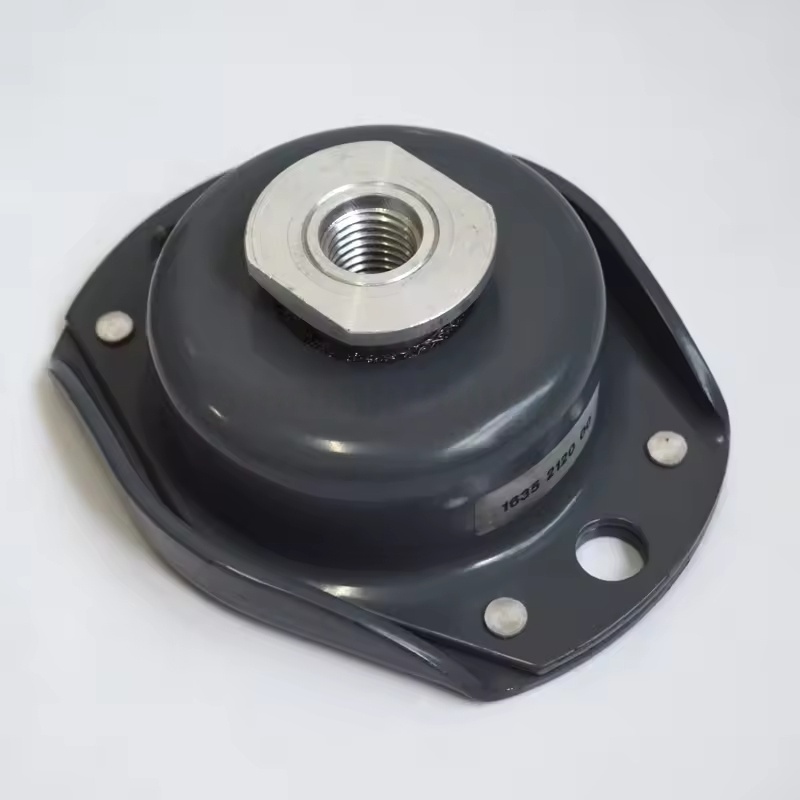

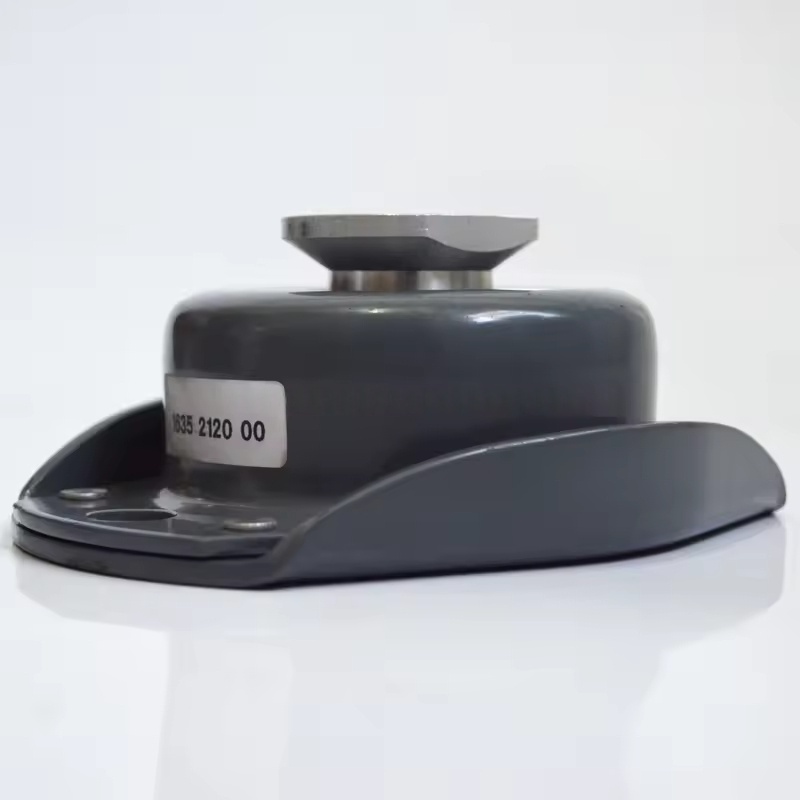

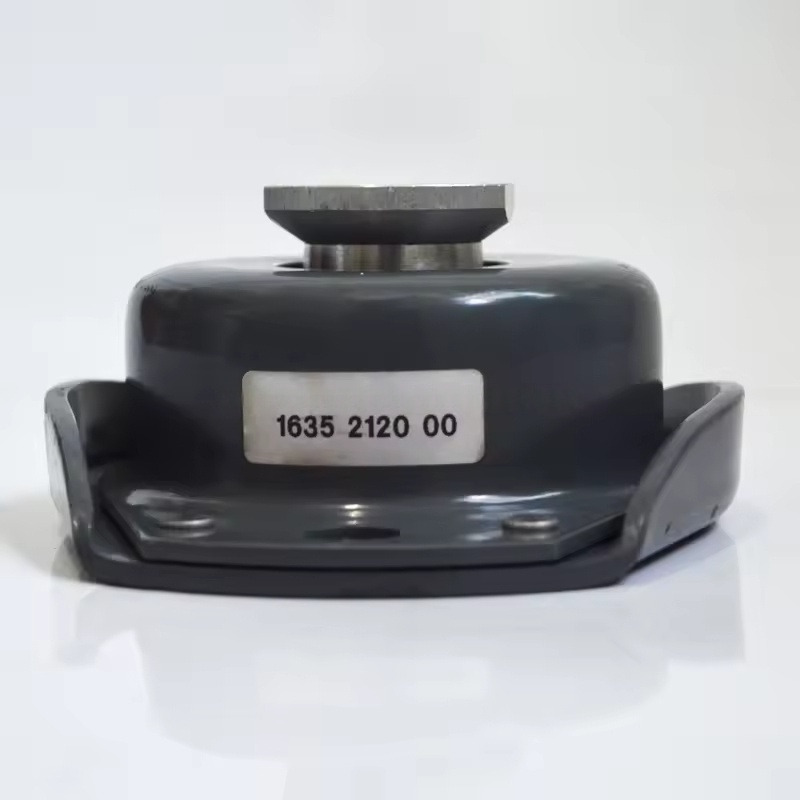

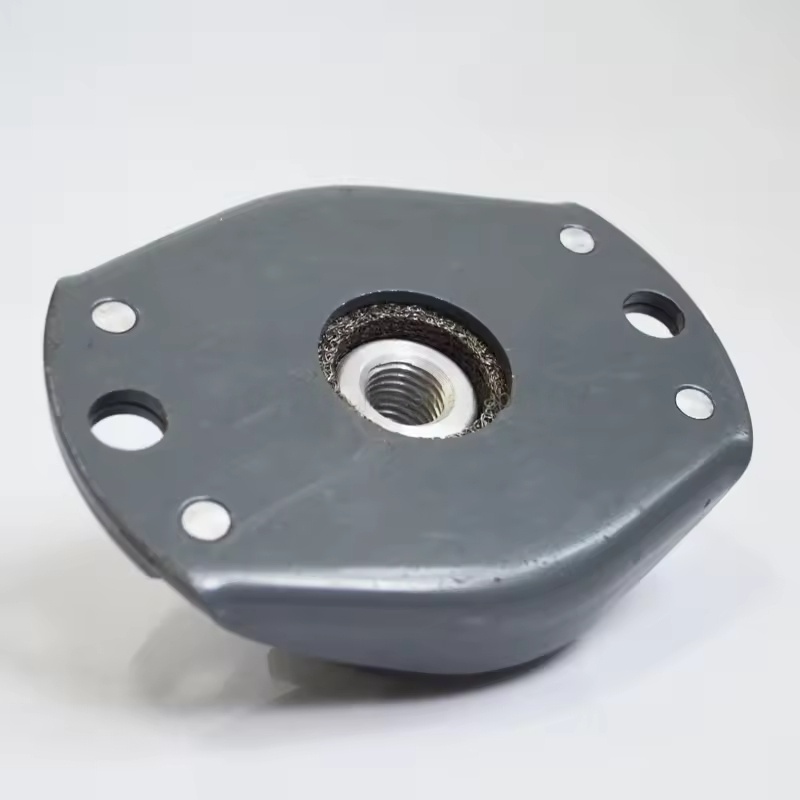

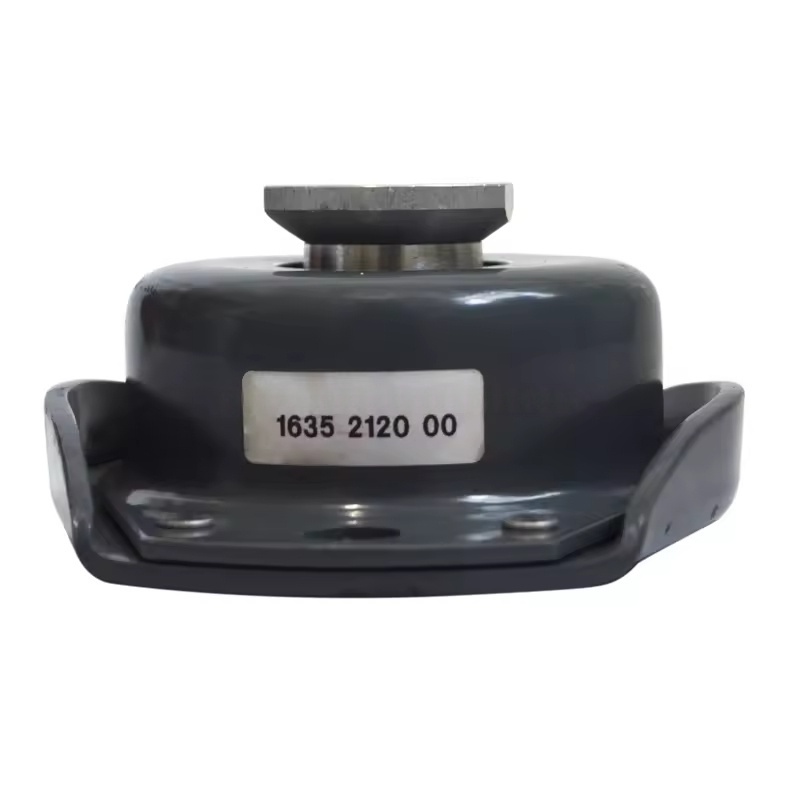

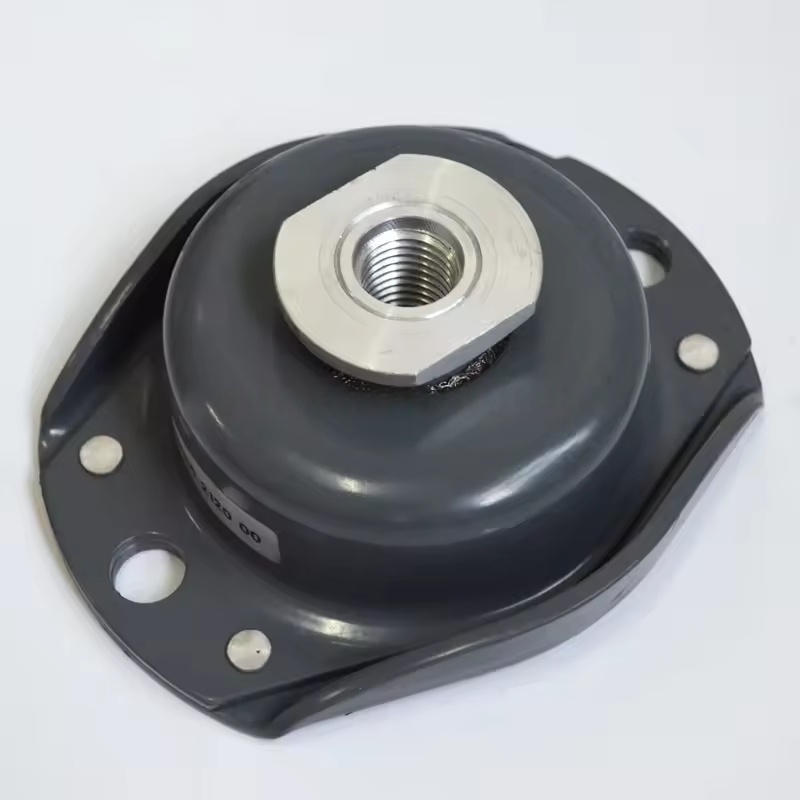

Kautxuzko shock xurgatzailea
Egitura: kautxu naturala edo kautxuzko nukleo gisa, metalezko markoa kapsulatuta dago (finkatzeko eta indarra hobetzeko), eta kanpokoa gomazko geruza batekin bilduta dago. Kautxuaren deformazio elastikoak bibrazioak xurgatzen ditu.
Ezaugarriak: Kostu baxua, instalazio erraza, karga ertaineko eta baxua (normalean 100-500 kg) eta maiztasun baxuko bibrazio eszenatokiak egiteko egokia da, olio eta tenperatura erresistentzia moderatua (-20 ° C eta 80 ° C-ra).
Forma arruntak: shock-xurgatzaile zirkularrak, shock shock xurgatzaile blokeak eta kolpeak xurgatzaileekin (motorraren oinarria eta ekipoen markoarekin lotura erraza).
Udaberriko shock xurgatzailea
Egitura: espiral udaberria, goiko eta beheko metalezko erretiluak eta gomazko moteltzeko konposatuak. Udaberria da shock-xurgapen nagusiaren erantzulea, eta kautxuzko pads-ek bufferrean eta erresonantzia murrizten laguntzen du.
Ezaugarriak: Errodamenduko ahalmena (500 kg edo gehiagoko kargak jasan ditzake), tenperatura altu eta baxuak jasan ditzakete (-40 ºC eta 150 ºC-ko erresistenteak), bizimodu luzea, potentzia handiko motorretarako egokiak (esaterako, 55 kW aire konpresoreentzat) edo maiztasun handiko bibrazio eszenatokietarako.
Abantailak: Udaberriko gogortasun erregulagarria karga ezberdinekin bat egiteko,% 90etik gorako shock-xurgapen eraginkortasunarekin.
Air Spring Shock Absorber
Egitura: Aire-maskuri, goiko eta beheko estalki platerak eta inflazio-balbula osatzen dute. Laguntza elastikoa eratzen du aire konprimituaren bidez, gasaren konpresibilitatea bibrazioak xurgatzeko.
Ezaugarriak: shock xurgapen efektu bikaina (% 5 baino gutxiagoko bibrazio-tasa), airearen presio erregulagarria karga desberdinetara egokitzeko, zehaztasun ekipoetarako egokiak edo motor handiak oso bibrazio eskakizun handiak dituztenak.
Mugak: Kostu Handia, aire-iturria eta presioaren kontrol sistema behar da, nahiko mantentze konplexua.
II. Oinarrizko parametroak eta Atlas Copco Air Compressor motorraren xurgatzaileen aukeraketa
Karga puntuatua: hautatu motorraren pisu osoaren arabera (osagarriak barne) oinarritzat hartuta,% 10 -20% -20% marjina utziz shock-xurgatzaile bakoitzaren eragina izateko gaitasuna saihesteko.
Maiztasun naturala: motorraren funtzionamendu maiztasunetik konpentsatu behar da (orokorrean, maiztasun naturala motorraren maiztasunaren 1/2 baino txikiagoa izan behar da) bibrazioen oihartzuna areagotzeko.
Instalazioaren neurriak: Motor-oinarriaren instalazioen zuloen eta boladen zehaztapenekin lotu finkapen sendoa ziurtatzeko (instalazio metodo arruntak: torloju-mota, mota ertibatua, mota kapsulatua).
Ingurumen-egokitzagarritasuna: aukeratu urarekiko gomazkoa, ingurune hezeetarako, olio-kutsatutako kautxua olio kutsatutako inguruneetarako eta tenperatura handiko inguruneetarako udaberrian edo silikonazko materialetarako.
III. Instalazio eta mantentze-lanak Atlas Copco Air Compressor Motor Shock-en xurgatzaileak
Instalazio baldintzak:
Kolpe xurgatzaileak motorraren oinarriaren (edo posizio simetrikoak) lau ertzetan banatu beharko lirateke indar orekatua ziurtatzeko;
Motor oinarria eta markoa dituzten kontaktu gainazalak lauak izan behar dira, inklinazioaren ondorioz alde bakarreko indarrak saihesteko;
Finkatzeko boltxek solteen aurkako garbigailuekin hornituta egon behar dute bibrazioak askatzea ekiditeko.
Mantentze-lanak:
Ohiko ikuskapena (3-6 hilabetetik behin iradokitzen da): egiaztatu gomazko shock xurgatzaileak pitzadurak, gogortzea edo deformazioa; Udaberria herdoildu edo apurtuta badago; Konexio zatiak solteak badira.
Ordezko zikloa: gomazko shock-xurgatzaileak, oro har, 3-5 urteko bizimodua du (ingurune gogorretan laburtua); Udaberriko shock-xurgatzailea 8-10 urte daramatza erabil daiteke, eta herdoildutako zatiak denboran deskargatu edo ordezkatu behar dira.
Kudeaketa anormala: ekipoaren bibrazioa nabarmen handitzen bada edo zarata anormala bada, egiaztatu shock-xurgatzailea porrota ote den; beharrezkoa izanez gero, ordezkatu unitate osoa eta zati berriak nahastuz sortutako indar irregularra ekiditeko).
