Oinarrizko parametroak eta eszenatoki aplikagarriak
Eredua Esanahia: WSD seriea Atlas Copco-ren drainatze osagai automatiko klasikoa da. 250-750-ek bateragarria den fluxu-eremua edo Presio Kalifikazioa adierazten du (parametro espezifikoak Eskuliburu Ofizialera erreferentzia egin beharko luke).
Lan-presioa: orokorrean 0-16 barrako aire konprimitutako sistemetan aplikagarria da, aire industrialeko konpresore gehienen presio eskakizunak betetzen.
Interfazearen zehaztapenak: Normalean G1 / 2 "edo NPT 1/2" hariztatutako interfazeak, hainbat kanalerekin konexioa erraztea.
Eredu aplikagarriak: GA seriean oso erabiliak (GA37-GA160 torloju ertaineko makinak adibidez), aireztapen zentrifugoko konpresore handiak eta tratamendu osteko ekipamenduak (FD serieko iragazkiak, CD serieko lehorgailuak).
Egitura eta lan printzipioa
Oinarrizko osagaiak: barne balbula gorputza, tenporizadore elektronikoa, solenoide balbula, iragazkiaren pantaila, drainatze-irteera eta zigilatzeko osagaiak, denbora-kontrol elektrikoaren kontrol metodoa erabiliz.
Lan Logika:
Ezarri drainatze zikloa (esaterako, erregulagarria da 0,5 eta 45 minututik) eta drainatze iraupena (adibidez, 0,5 eta 10 segundoko erregulagarria) eraikitako tenporizadorearen bidez.
Ezarritako garaira iritsi ondoren, solenoide balbula irekitzeko indintzen da, eta kondentsatuaren ura sistemaren presioaren arabera deskargatzen da.
Drainatzearen ondoren, solenoide-balbula dinamizatzen da ixteko, drainatzeari utzi eta airearen ihesak saihesteko.
Abantailak: drainatze-balbula mekaniko puruekin alderatuta, denbora-kontrolaren kontrola zehatzagoa da, eta parametroak malguki egokitu daitezke ingurumen hezetasun eta erabilera baldintzetan, ihesik ez duten ihesak murriztuz.
Oinarrizko ezaugarriak
Kalitatearen jatorrizko segurtasuna: Atlas Copcoren jatorrizko fabrikaren arabera, materialak (esaterako, balbula gorputza da letoia edo ingeniaritza plastikoa izanik, eta petrolioaren aurkako kautxua da).
Energiaren kontsumo txikiko diseinua: balbula solenoideak azkar erantzuten du eta itxita dagoenean zigilu estua du, ≤0.1 l / min (baldintza estandarrak), konprimitutako aire hondakinak nabarmen murriztuz.
Klimaburazioaren aurkako gaitasuna: altzairu herdoilgaitzezko iragazkiaren pantaila integratua, kondentsatu uretan (hala nola, metalezko hondakinak, olio lohiak), balbula nukleoaren arriskua murriztuz.
Instalazio malgutasuna: instalazio horizontala edo bertikala onartzen du, babes estaldura batekin hornituta, tailerrak bezalako ingurune konplexuetarako egokia.
Mantentze erosotasuna: Diseinu modularra, iragazki-pantailak desmuntatu eta bereiz daitezke bereizita, solenoide balbula bobina bezalako osagaiak bakarka ordezkatu daitezke, mantentze kostuak murriztuz.
Hutsegite eta mantentze ohiko iradokizunak
Akatsak manifestazioak:
Drainatzerik ez: tenporizadorearen porrota, solenoide balbula bobina erretzea, iragazkiaren pantailako trabak edo hodien izozteak (tenperatura baxuko ingurunea).
Etengabeko ihesak: balbula nukleoaren zigilatzeko osagaia higadura, solenoide balbula itsatsita eta ez da guztiz itxita.
Operazio anormala: tenporizadorearen parametro ezaren ezarpena, energia hornidura tentsio ezegonkorra.
Mantentze aholkuak:
Garbiketa erregularra: kendu ezpurutasunak iragazkiaren pantaila desmuntatuz eta 3 hilabetetik behin garbituz; laburbildu hilabete 1 ingurune gogorretan.
Parametroen doikuntza: Drainatze-zikloa egokitu ur-bolumen kondentsatuaren arabera (esaterako, zikloa laburtu urtaro euritsuetan, saihestu drainatze irteera neguan izoztea.

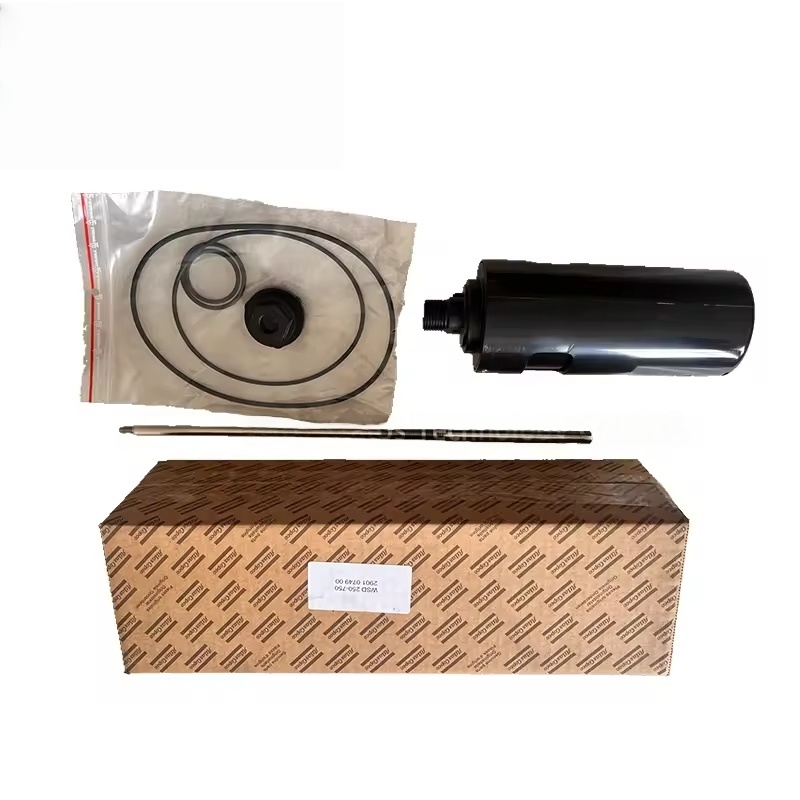

Osagaien ordezkoa: ordezkatu zigilatzeko osagaiak edo solenoide balbula bobina zahartuta daudenean edo akatsak direnean (WSD250-750 Solenoide Balbula Bobina, O-Ring); Ordeztu drainatze osagai osoa balbularen gorputzak pitzadurak dituenean, balbularen muina oso higatuta dago edo tenporizadoreak huts egiten du.
