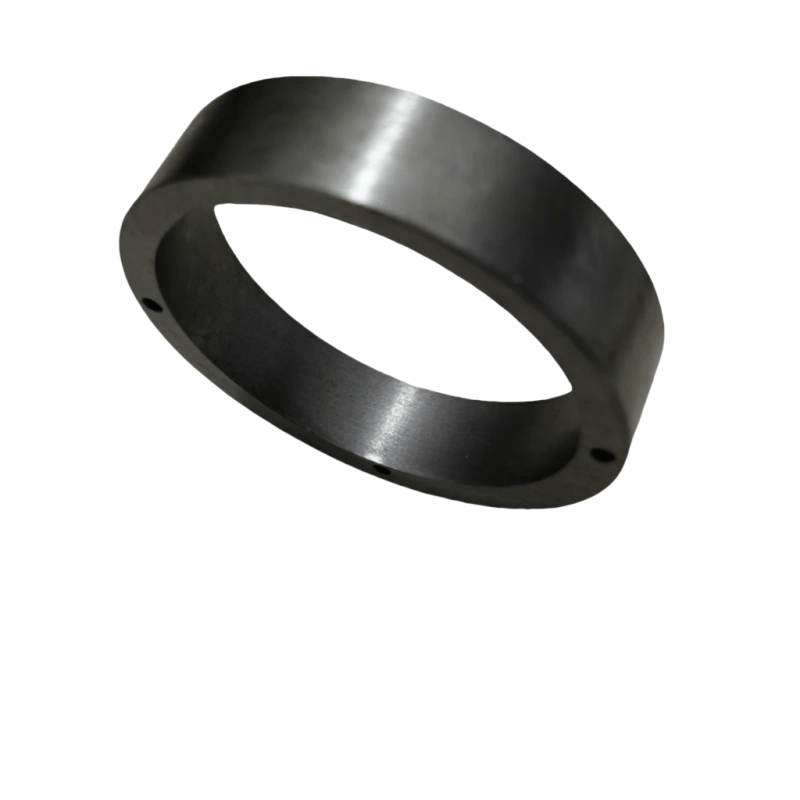

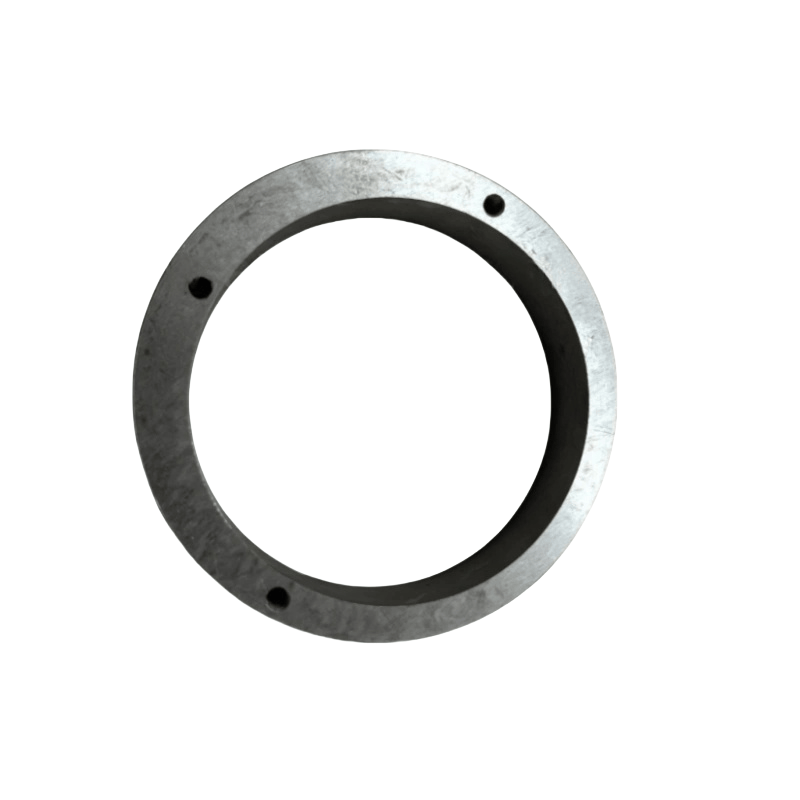

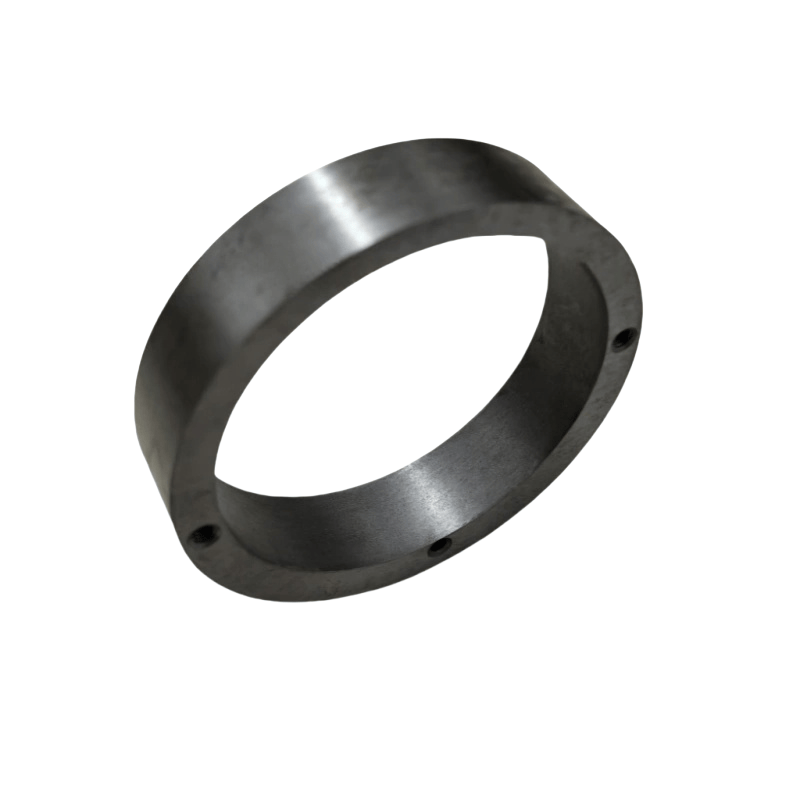

Atlas Copcoren eraztun eszentrikoaren funtzio nagusiak
Zigilatzeko pieza bereziak: aireko konpresorearen gainazal ez-zirkularretan (zilindroaren gorputzaren eta amaierako estalkiaren arteko konexiorik gabeko puntuak eta barrunbe irregularren arteko konexio puntuak adibidez).
Posizioa eta muga zehatza: errodagailuak, errodamenduak eta pistoi bezalako instalazioen posizio berezietan, formako eraztunek osagaien desplazamendu axala edo erradiala mugatu dezakete, diseinatutako barrutian mugimendua bermatuz eta beste atal batzuekin interferentziak saihestuz.
Buffer eta shock-xurgapena: Material elastikoen itxurako eraztun batzuek (esaterako, gomazko edo material konposatuek) bibrazio eta shock xurgatu dezakete osagaien funtzionamenduan, zarata eta higadura murriztuz, eta zehaztasunak uztartzeko piezak babestuz.
Gidatzea eta laguntzea: Pistoi eta irristagaitza bezalako higidura osagaien ibilbide ez estandarretan, hala nola pistoi eta irristagaitza, forma bereziko eraztunek funtzio egonkorrak eman ditzakete, higiduraren zehaztasuna eta leuntasuna bermatuz.
Mota arruntak eta aplikazioen agertokiak
Forma bereziko eraztunak zigilatzea
Egitura: Zeharkako atala gehienbat trapezoidala da, ziri itxurakoak edo forma irregularrak ezpainekin, eta materialak normalean olioarekiko gomazko, polytetrafluoroetilene (PTFE) edo metalezko material konposatuak dira.
Aplikazioa: itxurako zigilatzeko zirrikitu bereziak torlojuaren aire konpresorearen estalduraren estalkian, pistoi motako aire konpresorearen zilindroaren estalkiaren eta zilindroaren arteko gainazal zirkularrak, petrolioaren bereizgailuen interfaze bereziak, etab.
Ezaugarriak: Forma erabat zigilatzeko zirrikituarekin bat dator, zigilatze-deformazioaren bidez zigilatzea lortuz, estandar ez diren zigilaruen gainazaletarako egokia.
Forma bereziko eraztunak kokatzea
Egitura: gehienbat metalez osatuta dago (esaterako, karbono altzairua, altzairu herdoilgaitza), zeharkako sekzioa L itxurakoa izan daiteke, T formakoa edo urratsa izan daiteke, dimentsiozko tolerantzia zehatzak dituztenak.
Aplikazioa: torloju bikoitzeko errotorearen kokapen axiala, Errodamenduko eserlekua eta etxebizitza, osagaien bereizketa, eta abar.
Ezaugarriak: zurruntasun ona, dimentsio handiko zehaztasuna (normalean tolerantzia normalean ≤ ± 0,02mm), osagaien posizio erlatiboa ziurtatuz.
Forma bereziko eraztunak buffering
Egitura: material elastikoz egina (nitrile kautxua, poliuretanoa, esaterako, zeharkako atala hutsik egon daiteke edo zirrikituak izan daitezke, konpresio ahalmen jakin batekin.
Aplikazioa: balbula plakak eta balbula eserlekuen artean buffering guneak, pistoiaren eta zilindroaren estalkiaren artean, bibrazio joera duten osagaien konexio puntuak.
Ezaugarriak: Eraginaren energia xurgatu dezake, metalezko piezen arteko kontaktu gogorra murriztu eta zarata txikiagoa eta higadura.
Forma bereziko eraztunak gidatzea
Egitura: higadurarekiko erresistentziako materialez egina (hala nola, kobre aleazioa, grafito-infiltratua burdina), barruko zuloa edo kanpoko zirkulua forma ez estandarrak dira (esaterako, eliptikoak, eraztun itxurako zirrikituak).
Aplikazioa: forma bereziko pistoi batzuen gidaritza, ardatz eszentrikoko zatiak eta abar laguntzeko.
Ezaugarriak: marruskadura koefiziente baxua, higadura erresistentzia ona, estandar ez diren mugimenduaren ibilbidearen leuntasuna bermatuz.
Gako parametroak eta materialak
Core parametroak:
Formaren neurriak: instalazioaren kokapenaren barrunbe edo zirrikituarekin guztiz parekatuta egon behar da, formako zeharkako sekzioaren dimentsioak barne (esaterako, luzera, zabalera, angelua, etab.).
Tolerantzia zehaztasuna: batez ere, neurriaren tolerantzia eta forma-posizioaren tolerantzia lotzeko gainazalen tolerantzia (paralelismoa, perpendikularitatea), zigilatze edo posizionamendu efektuak zuzenean eragiten dutenak.
Lan-errendimendua: Aukeratu material baldintzen eskakizunetan oinarritutako materiala (adibidez, -20 ℃ ~ 150 ℃ arrunta, presioarekiko erresistentzia 0,7 ~ 2MPA, higadura erresistentzia, higadura erresistentzia, etab.).
Material arruntak:
Metalezko materialak: Karbono Altzairua (kokatzeko), altzairu herdoilgaitza (korrosioarekiko erresistentziarako), kobrearen altzairua (higadura erresistenteentzako gidaritza egiteko), indar handiko eta doitasun handiko eszenatokietarako egokia.
Metalezko materialak: petrolioarekiko kautxua (zigilatzeko, buffering), politetrooroetilenoa (marruskadura txikiko zigilatzeko), material konposatuak (hala nola metal + gomazko konposatuak, zurruntasuna eta elastikotasuna konbinatuz).
Instalazio puntuak
Instalazio neurriak:
Forma bereziko eraztunaren instalazioaren posizioa bakarra da, eta zorroztasunez kokatu behar da muntaia marrazkiaren arabera, instalazio akatsak edo desegokiak saihesteko (formako eraztun batzuek norabidea dute).
Instalatu aurretik, garbitu burrinak eta ezpurutasunak uztartze gainazalean. Forma bereziko eraztun elastikoetarako, saihestu tresna zorrotzak erabiltzea marradurak edo malkoak eragin. Metalezko formako eraztun berezietarako, arreta jarri behar zaio bien arteko garbitasunari. Estuegi badaude, muntaketa zailtasunak edo osagaiak nahastea eragin dezake; Gehiegi solteak badira, kokapen zehaztasunean eragina izango du.
