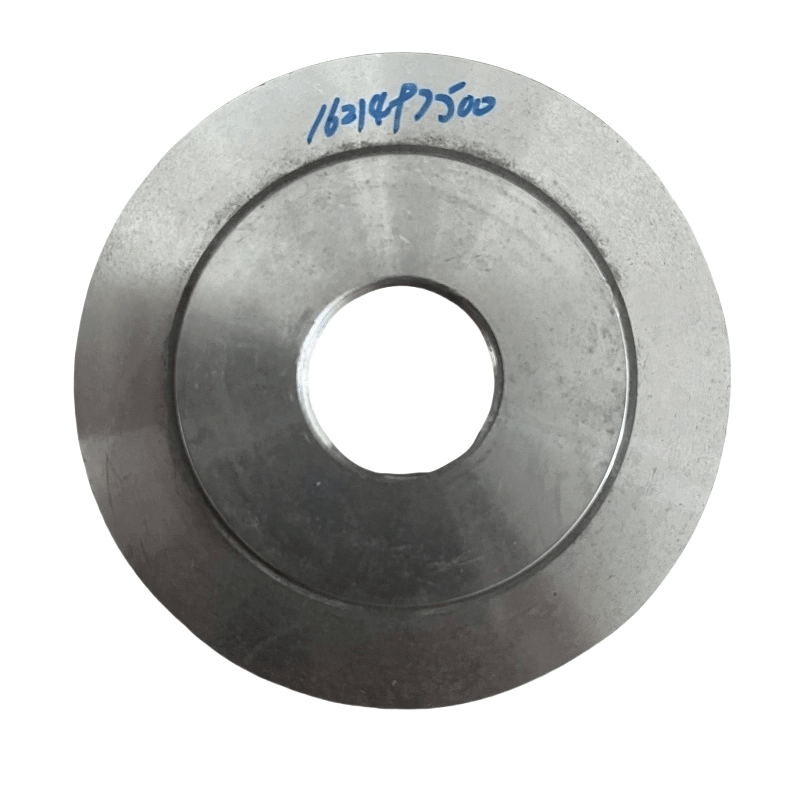

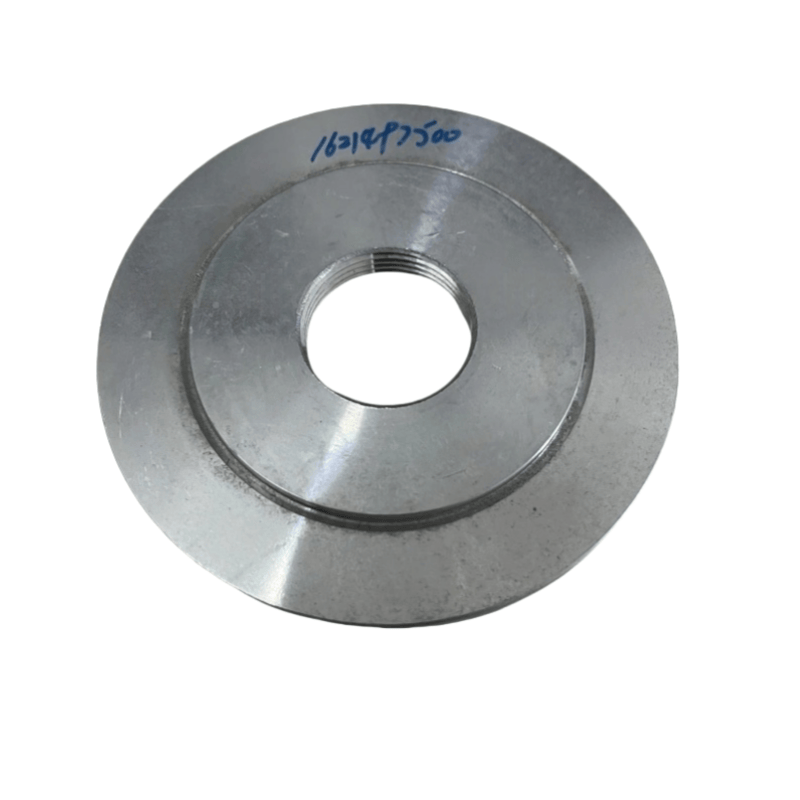

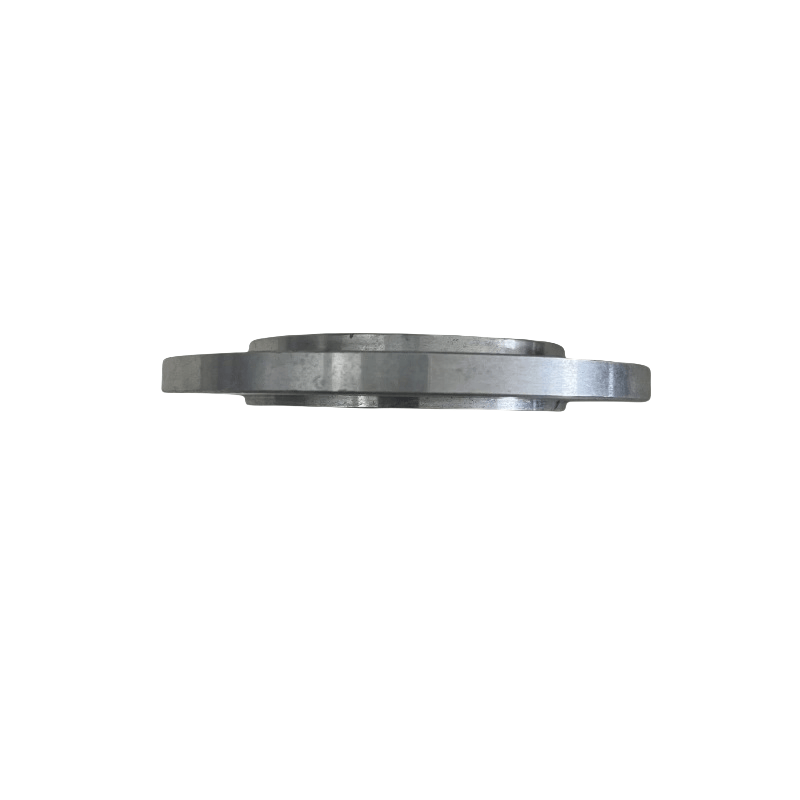

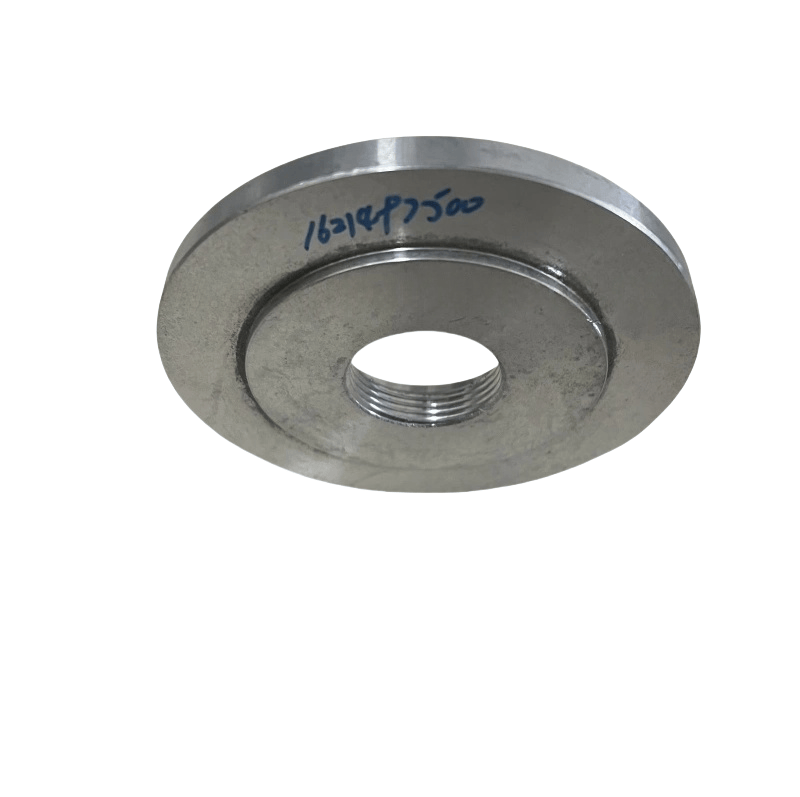

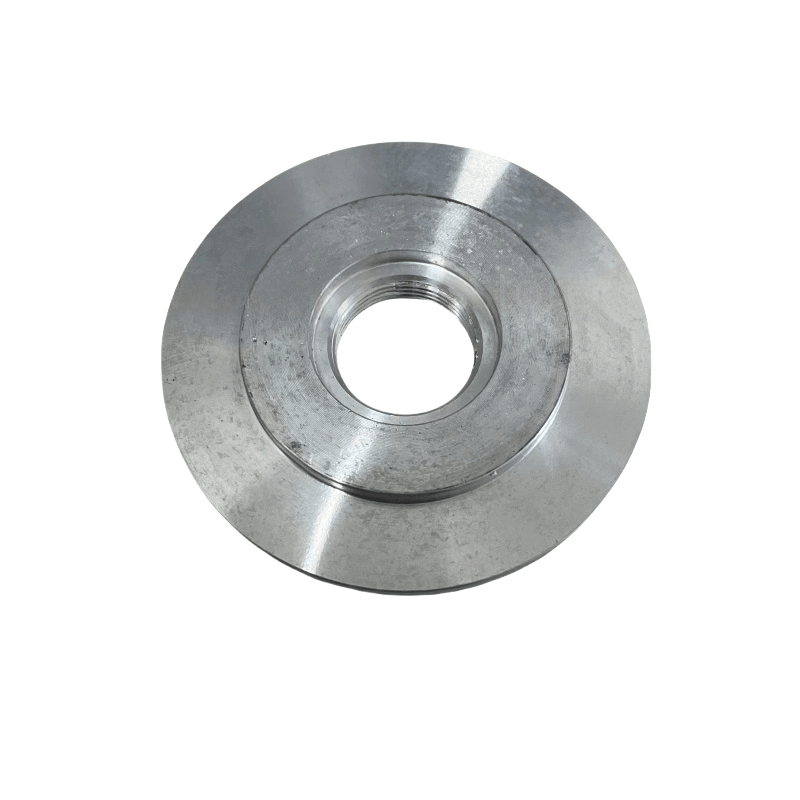

Atlas Copco Air Compressor presioaren balbula estaltzeko plaka funtzio nagusiak
Zigilatzea eta presioa edukitzea: balbularen gorputzarekin zigilatzen da zigilatze elementuen bidez (esaterako, o-eraztunak), aire konprimituaren presioari eutsi diezaiokeen barrunbe itxia osatuz (normalean sistemaren presioarekin bat etorriz, 0,7 ~ 1,6 MPA), gasaren ihesak saihesteko.
Barruko osagaiak babestea: presio-balbularen barne osagaiak estaltzen eta babesten ditu (hala nola, balbula nukleoak, malgukiak, diafragmak, etab.), Hautsa, olioa eta beste ezpurutasun batzuk balbularen sentsibilitateari ekiteko eta eragiteko.
Finkazioa eta kokapena: Boltsarekin balbula-gorputzera finkatuta dago, barneko osagaiak (esaterako, malgukiak, balbula nukleoak) posizio egokian daudela ziurtatzeko, presioaren balbularen funtzionamenduaren zehaztasuna bermatzeko.
Presioaren transmisiorako laguntza: estaldura plaka batzuk presioaren sentsorearen zuloekin edo kanalekin diseinatuta daude.
Egitura eta ezaugarri arruntak
Egiturazko konposizioa:
Gorputz nagusia: gehienbat metalezko xaflez osatuta dago (hala nola, burdina, aluminiozko aleazioa, karbono altzairua) zigilatzean edo galdaketaren bidez, lodiera nolabaiteko (normalean 3 ~ 10mm) presioaren edukiera bermatzeko.
Konexio zuloak: Bolatxoen zulo anitz banatzen dira zirkunferentzialki balbularen gorputzarekin finkatzeko; Zentroak behaketa-zuloa izan dezake (estalki gardenarekin) edo presio-interfaze bat.
Zirkulazio zigilua: estalkiaren plakaren eta balbularen gorputzaren arteko gainazal bateratuak normalean eraztun itxurako zigilatzeko zirrikitua du, juntak edo o-eraztunak instalatzeko.
Sailkapena (dagokion presio-balbularen arabera):
Presioaren balbula estaltzeko plaka mantentzen du: balbula mantentzen duen balbula olio-gasaren banatzailearen irteeran instalatuta, bereizlearen barne-presioa jasaten du sistemak presio nahikoa ezartzen duela ziurtatzeko aire konprimitua irteera izan dadin.
Balbula estaltzeko plaka deskargatzeko: Aire-konpresorea kargatzeko / deskargatzeko erabilitakoa, estalkiaren plakak diafragma edo pistoi batekin lankidetzan aritu behar du presio seinaleak transmititzeko eta balbula irekitzeko eta ixteko.
Segurtasun-balbula estaltzeko plaka: Udaberria eta balbula nukleoa babesten ditu segurtasun-balbularen barruan segurtasun-balbulak gainpresioa gertatzen denean presioa arintzeko eta presioa arintzeko.
Gako parametroak eta materialak
Core parametroak:
Neurriak: Kanpoko diametroa, Bolt Zuloaren banaketa zirkuluaren diametroa eta zigilatzeko zirrikituaren tamainak guztiz bat egin behar du balbularen gorputzarekin instalazio zigilua ziurtatzeko.
Presioaren edukiera: dagokion presio-balbularen lan-presioa bete behar du (hala nola segurtasun-balbularen estalkiaren plakak 1.1 ~ 1,2 aldiz baino gehiago jasan behar du presioa).
Gainazalaren zehaztasuna: gainazalaren lautada eta zimurtasuna estandarrak bete behar dira (normalean lautasuna ≤ 0,1mm / m / m zimurtasuna ≤ 3,2μm), ihesak saihestuz, atxikimendu eskasa dela eta.
Material arruntak:
Burdina bota (HT250): Kostu baxua, zurruntasun ona, presio baxua (≤1mpa), ingurune korrosiboak ez direnak.
Aluminiozko aleazioa (ADC12): pisu arina, korrosioarekiko erresistentea, sarritan tamaina ertaineko aire konpresoreen presio-balbuletan erabiltzen da.
Karbono altzairua (Q235 edo 45 # altzairua): indar altua, presio handiko (> 1MPA) presio-balbuletarako egokia da, batzuek galvanizazioa edo pintura behar dute herdoilaren prebentziorako.
